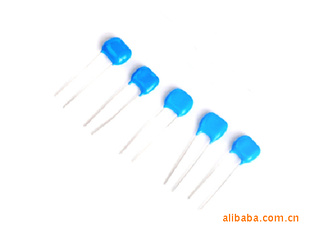

CY22型有可靠性指标的云母电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY22型有可靠性指标 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 允许偏差 | ±5（%） |
| 等效串联电阻(ESR) | -（mΩ） | 标称容量 | -（uF） |
| 损耗 | - | 额定电压 | -（V） |
| 额定电流 | -（mA） | | |
u 特点及应用
1、执行标准：GJB191-97
2、类别温度范围：-55℃~125℃
3、体积小，容量大，结构和性能可靠；适用于航
天、航空、航海、火箭、卫星、军用电子装备。
4、产品标准代码：Q/MK20038-2002
u 定货示例
CYK22 – 4 - 250V - D - 240 – 0
A B C D E
A型号 B工作电压C温度系数组别
D标称容量E容量精度
u 外形尺寸
产品型号 | 尺寸(mm) |
Lmax | Bmax | Cmax | Rmax | A±1 | d±0.1 | LL |
CY22-1 | 6.5 | 5.5 | 4.0 | 2.0 | 3.5 | 0.4 | 20±5 |
CY22-2 | 8.5 | 7 | 5.0 | 3.0 | 4.5 | 0.4 | 25±5 |
CY22-3 | 10 | 8.5 | 6.0 | 3.0 | 5 | 0.6 |
CY22-4 | 12.5 | 10 | 7.0 | 3.5 | 6.5 | 0.6 | 28±5 |
CY22-5 | 15 | 12 | 8.0 | 3.5 | 8.5 | 0.8 |
u 容量允许偏差范围
CR<10pF | 10 pF≤CR≤100pF | CR>100 pF |
符号 | 允许偏差（pF） | 符号 | 允许偏差 | 符号 | 允许偏差 |
C | ±0.25 | G(0) | ±2% | F | ±1% |
D | ±0.5 | J(I) | ±5% | G(0) | ±2% |
| | | | J(I) | ±5% |
u 其他参数
标称电容量(pF) | CR＜10 | 10≤CR＜20 | 20≤CR＜30 | 30≤CR＜39 | 39≤CR＜47 | 47≤CR＜56 |
损耗角正切值tgδ（×10-4） | 不规定 | 15 | 12 | 11 | 10.5 | 10 |
标称电容量(pF) | 56≤CR＜68 | 68≤CR＜82 | 82≤CR≤1000 | CR＞1000 |
损耗角正切值 tgδ（×10-4） | 9.5 | 8 | 7.5 | 8 |
u 耐电压和绝缘电阻
试验电压 | 2UR |
绝绝缘电阻 | CR≤10000pF， | CR＞10000 pF |
Ri≥1×1011Ω | Ri•CR≥1000MΩ•μF |
u 物理试验
1、独石结构，环氧树脂粉末包封，圆形引线径向引出，适合于印刷线路板插装；
2、可焊性：引线浸镀面应覆盖一层平滑光亮的焊锡层；
3、耐焊接热：260±5℃，持续时间10±1s；
4、引出端强度：轴向方向负荷，引线直径小于0.6mm为10N，引线直径大于或等于0.6mm为25N。
u 环境试验
1、温冲：-55℃~125℃，五次循环；
2、高温负荷筛选（电压处理）：100%经受125+2℃，2倍额定电压，96小时筛选；
3、耐湿：相对湿度为90%-100%，，循环次数为10次，共240小时；
4、高温寿命：125±3℃下施加150%的额定电压。持续时间1000小时。
