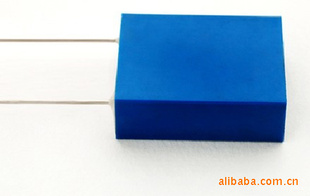

CYGF-1~9灌封类云母固定电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CYGF-1~9灌封类 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 无引线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GB/T2693-2001.
2、别温度范围：-55~+70℃
3、具有体积小，容量大，生产周期短，
安装方便，广泛用于无线电接收、发送
和电子仪器仪表设备的直流、交流和脉
冲电路中。
u 订货示例
CYGF – 1 – 100V – D – 1000 – I（J）
(1) (2) (3) (4) (5) (6)
(1)云母电容器分类：CY云母装配电容器，
CV云母纸装配电容器，CDMV大功率云母
电容器，MCM超高频金属封装。
(2)外形尺寸代号 (3)额定电压
(4)温度系数组别代号(5)标称电容量
(6)容量允许偏差等级代号
u 外形尺寸
型 号 | 尺 寸 （mm） | 颜色和材料 |
L±0.2 | W±0.2 | T±0.2 | d±0.05 | F±0.8 |
CYGF-1 | 14.5 | 10 | 4.5 | 0.8 | 10 | 黑色 ABS料 |
CYGF-2A | 15 | 15 | 3.7 | 0.6 |
5．3 |
CYGF-2B | 3.7 |
5.3 |
CYGF-3 | 16 | 13 | 6 | 0.8 | 14 |
CYGF-4A | 20 | 19 | 9 | 1 | 17 | 橘黄、白色 尼龙注塑 |
CYGF-4B | 22 | 8 | 黑色、蓝色 ABS料 尼龙注塑 |
CYGF-5 | 26 | 20 | 9 | 1 | 21 | 黑色、蓝色 ABS料 尼龙注塑 |
CYGF-6A | 32 | 24 | 12 | 1.2 | 26 | 黑色、蓝色 ABS料 尼龙注塑 |
CYGF-6B | 30 | 23 | 13 | - | - | - |
CYGF-7 | 40 | 26 | 14 | 1.2 | 35 | 黑色、蓝色 ABS料 尼龙注塑 |
CYGF-8A | 46 | 34 | 14 | 1.5 | 39 | 黑色、蓝色 ABS料 尼龙注塑 |
CYGF-8B | 18 |
CYGF-9 | 50 | 40 | 21 | 1.5 | 41 | 黑色、蓝色 ABS料 尼龙注塑 |
u 容量允许偏差
标称容量范围 | 允许偏差范围（pF） | 代码 |
CR＞100pF | ±5% | J(I) |
u 其它参数
耐压测试 | UR≤500V | 测试电压为2UR |
500V＜UR≤1000V | 测试电压为1.8UR |
UR＞1000V | 测试电压为1.5 UR |
绝缘电阻 | CR≤100nF | Ri≥1×1010 |
CR＞100nF | Ri·CR≥1000MΩ·µF |
损耗角正切 | ≤10×10-4 |
