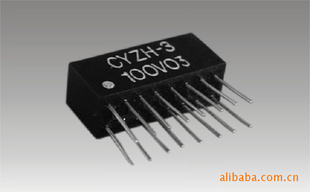

CYZH组合云母固定电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CYZH组合云母固定电容器 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 无引线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GB/T2693-2001.
2、别温度范围：-55~+70℃
3、具有容量范围可调的特点，具有优良的高频
特性，适用于无线电接收机、发送和其他电子
仪器设备中。
u 订货示例
CYZH – 1 – 100V – D – 100 – I（J）
(1) (2) (3) (4) (5) (6)
(1)云母电容器分类：CY云母装配电容器，
CV云母纸装配电容器，CDMV大功率云母
电容器，MCM超高频金属封装。
(2)外形尺寸代号 (3)额定电压
(4)温度系数组别代号 (5)标称电容量
(6)容量允许偏差等级代号
u 外形尺寸
型号 | 尺寸（mm） |
L | W | A | D |
CYZH-1 | 26 | 9.0 | 4.8 | 3.2 |
CYZH-2 | 22 | 8.0 | 3.8 | 2.5 |
CYZH-3 | 26 | 9.0 | 4.8 | 3.2 |
CYZH-4 | 22 | 8.0 | 3.8 | 2.5 |
u 温度系数组别
温度系数代号 | 温度系数（1/℃） | 容量漂移 |
D | （-100~+100）×106 | ±（0.3%+0.1pF） |
u 额定电压和标称容量范围
型号 | 工作电压 | 组合总容量 |
C1 | C2 | C3 | C4 | C5 | C6 | C7 | C8 |
CYZH-1 | 100 | 27 | 51 | 100 | 200 | 390 | 820 | 1600 | 3300 |
CYZH-2 | 100 | 5.1 | 8.2 | 10 | 20 | 36 | 75 | 150 | 300 |
CYZH-3 | 100 | 24 | 47 | 100 | 200 | 390 | 750 | 1500 | 3000 |
CYZH-4 | 100 | 6.8 | 10 | 13 | 18 | 20 | 51 | 100 | 240 |
u 容量允许偏差
标称容量范围 | 允许偏差范围（pF） | 代码 |
CR＞100pF | ±5% | J(I) |
u 其它参数
耐压测试 | UR≤500V | 测试电压为2UR |
UR＞500V | 测试电压为1.8UR |
绝缘电阻 | CR≤100nF | Ri≥1×1010 |
CR＞100nF | Ri·CR≥1000MΩ·µF |
损耗角正切 | ≤10×10-4 |
