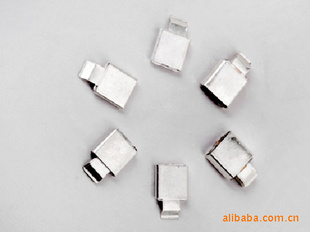

MCM型云母电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | MCM型云母电容器 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 无引线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GB/T2693-2001
2、别温度范围：-40~+70℃
3、具有高频损耗小，容量稳定，工作电压
高，功率大等特点。主要用于直流、交流
和脉冲电路，广泛应用与机电设备、广
播、通讯系统。
u 订货示例
MCM – 1 – 100V – D – 100 – I（J）
(1) (2) (3) (4) (5) (6)
(1)云母电容器分类：CY云母装配电容器，
CV云母纸装配电容器，CDMV大功率云母
电容器，MCM超高频金属封装。
(2)外形尺寸代号 (3)额定电压
(4)温度系数组别代号 (5)标称电容量
(6)容量允许偏差等级代号
u 外形尺寸
型号 | 尺寸（mm） |
a | b | c | d | e | f | g | h | imax |
MCM-1 | 5 | 4 | 4.3 | 6 | 2.6 | 0.5 | 1.5 | 3 | 4.2 |
MCM-2 | 9 | 8 | 9 | 10 | 5.2 | 0.5 | 1.5 | 4.5 | 6 |
u 温度系数组别
温度系数代号 | 温度系数（1/℃） | 容量漂移 |
D | （-100~+100）×106 | ±（0.3%+0.1pF） |
u 额定电压和标称容量范围
型号 | 直流额定电压 (V) | 电容量范围 (PF) | 电容量允许偏差(%) |
最大 | 最小 |
MCM-1 | 100 | 5~200 | ±10 | ±5 |
MCM-2 | 100 | 201~1000 | ±5 | ±5 |
500 | 10~680 | ±10 | ±5 |
u 容量允许偏差
标称容量范围 | 允许偏差范围（pF） | 代码 |
CR＞100pF | ±5% | J(I) |
u 其它参数
耐压测试 | UR≤500V | 测试电压为2UR |
UR＞500V | 测试电压为1.8UR |
绝缘电阻 | CR≤100nF | Ri≥1×1010 |
CR＞100nF | Ri·CR≥1000MΩ·µF |
损耗角正切 | ≤10×10-4 |
