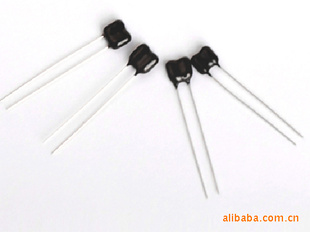

CY2A-0~3(DM)型包封云母电容器(民品)
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY2A-0~3(DM)型 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GB/T6263-86
(企业标准：Q/MK62-2001)
2、环境温度：-55~+85℃
3、适用于各种电子设备的交、
直流的高频振荡线路中。
u 订货示例
CY2–1–100V–D–510PF±5%
① ② ③ ④ ⑤ ⑥
①型号 ②尺寸代码 ③额定电压
④温度系数 ⑤标称容量 ⑥精度误差
u 尺寸及外形图
型 号 | 尺寸（mm） | |
Lmax | Bmax | Cmax | Rmax | A±1 | d±0.1 | LLmin | |
CY2A-0 | 6.9 | 6.4 | 4.4 | 2 | 3.1 | 0.45 | 31.75 | |
| |
CY2A-1 | 10 | 9.7 | 5.6 | 2 | 3.6 | 0.45 | 31.75 | |
CY2A-2 | 12.5 | 10.7 | 6.1 | 2 | 6.0 | 0.6 | 31.75 | |
CY2A-3 | 18.1 | 15.0 | 9.4 | 3.2 | 8.8 | 0.8 | 31.75 | |
u 温度系数及组别代码
组别代码 | 温度系数（1/℃） | 类别温度范围℃ |
B | 不规定 | -55~85℃ |
C | （-200~200）×10-6 |
D | （-100~100）×10-6 |
E | （-20~100）×10-6 |
F | (0~70）×10-6 |
u 容量允许偏差范围
标称容量范围（PF） | 允许偏差范围 | 代码 |
≥10PF | ±1% | F |
±2% | G |
±5% | J |
±10% | K |
<10PF | ±0.5 | D |
±0.25 | C |
u 绝缘电阻
常温下 | 正极限温度 |
CR≤100000PF R≥1×1011Ω | CR≤33000PF R≥1×109Ω |
CR>100000PF R·CR≥1000MΩ·μF | CR>33000PF R·CR≥33MΩ·μF |
u 损耗角正切值
标称容量容量范围（PF） |
CR<10 | 10≤CR<30 | 30≤CR≤100 | 100<CR |
不规定 | ≤30 | ≤20 | ≤10 |
u 物理实验
1、树脂包封，圆引线径向引出；
2、可焊性：引线浸镀表面应覆盖一层平滑光亮的焊锡层；
3、耐焊接热：260±5℃，持续时间5s；
4、引出端强度：拉力2Kg/5s,折弯90度3次。
u 环境试验（周期）
1、温冲：-55~85℃ 循环3次；
2、稳态湿热：温度：40±2℃ 时间：48小时 湿度：90~95%
3、干热：85℃ 时间：1小时
