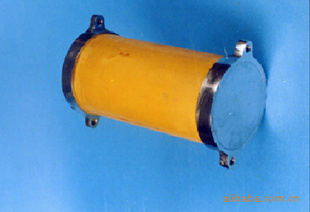

CY9(CV9)型云母片（云母纸）电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY9(CV9)型 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GB/T2693-2001.
2、别温度范围：-40~+85℃
3、具有防潮、耐振、比容大、频率特性高、
高频损耗小、容量稳定、工作电压高、功率
大、价格低等特点，适用于高频加热淬火等
设备中。
u 订货示例
CV 9 – 1 – 100V – D – 500 – I（J）
(1) (2) (3) (4) (5) (6) (7)
(1)云母电容器分类：CY云母装配电容器，
CV云母纸装配电容器，CDMV大功率云母
电容器，MCM超高频金属封装。
(2)结构分类: 23—独石结构，401~405—国
军标独石结构，ZH—组合，GF—外壳灌
封，KT—可调，其他特殊产品
(3)外形尺寸代号 (4)额定电压
(5)温度系数组别代号(6)标称电容量
(7)容量允许偏差等级代号
u 外形尺寸
型号 | 工作电压KV | 容量范围pF | 尺寸 |
H(mm) | 最大重量(mm) |
CY9-1 | 10~30 | 30000~3600 | 110 | 7 |
CY9-2 | 10~70 | 47000~750 | 165 | 9 |
CY9-3 | 20~100 | 20000~560 | 385 | 9 |
u 温度系数组别
温度系数代号 | 温度系数（1/℃） | 容量漂移 |
D | （-100~+100）×106 | ±（0.3%+0.1pF） |
u 额定电压和标称容量范围
型号 | 工作电压V | 容量范围pF | |
| |
CY14-1 | 1500 | 82~40000 | |
CY14-2 | 4000 | 100~7500 | |
CY15-1 | 2500 | 10~47 | |
51~100 | |
CY15-2 | 2500 | 110~36000 | |
u 容量允许偏差
标称容量范围 | 允许偏差范围（pF） | 代码 |
10pF≤CR≤100pF | ±2% | G(0) |
±5% | J(I) |
CR＞100pF | ±1% | F |
±2% | G(0) |
±5% | J(I) |
u 其它参数
耐压测试 | UR≤500V | 测试电压为2UR |
500V＜UR≤1000V | 测试电压为1.8UR |
UR＞1000V | 测试电压为1.5 UR |
绝缘电阻 | CR≤100nF | Ri≥1×1010 |
CR≥100nF | Ri·CR≥1000MΩ·µF |
损耗角正切 | ≤10×10-4 |
