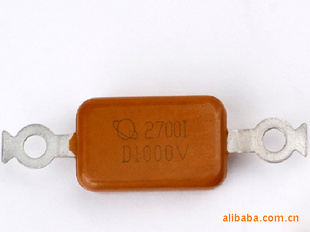

CY-0~6型压塑云母电容器（七专）
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY-0~6型 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GJB1313-91
（企业标准Q/MK20042A-2008）
2、环境温度：-55~+70℃
3、适用于各种电子设备的交、
直流高频振荡电路中。
u 订货示例
( G ) CY–0–100V–D–510PF±5%
① ② ③ ④ ⑤ ⑥ ⑦
①“七专”标记②型号 ③尺寸代码
④额定电压 ⑤温度系数⑥标称容量
⑦精度误差
u 尺寸及外形图
型号 | 外形尺寸 （mm） | |
L±0.8 | B±0.8 | H | d±0.1 | |
CY-0 | 10 | 7 | 4.0±0.5 | 0.6 | |
CY-1 | 13 | 7 | 4.6±0.5 | 0.6 | |
| |
CY-2 | 18 | 11 | 5.5±0.8 | 0.8 | |
| |
CY-3 | 20 | 20 | 470~3300pF:6.5±0.8 3600~10000pF:9.0±0.8 | 1.0 | |
u 容量允许偏差范围
标称容量范围（PF） | 允许偏差范围 | 代码 |
≥10PF | ±1% | F |
±2% | G |
±5% | J |
±10% | K |
<10PF | ±0.5 | D |
±0.25 | C |
u 绝缘电阻
常温下 | 正极限温度 |
CR≤100000PF R≥1×1010Ω | CR≤33000PF R≥1×1010Ω |
CR>100000PF R·CR≥1000MΩ·μF | CR>33000PF R·CR≥33MΩ·μF |
标称容量容量范围（PF） |
CR<10 | 10≤CR<20 | 20≤CR<30 | 30≤CR<39 | 39≤CR<47 | 47≤CR<56 | 56≤CR<68 |
不规定 | ≤15 | ≤12 | ≤11 | ≤10.5 | ≤10 | ≤9.5 |
68≤CR<82 | 82≤CR<1000 | CR>1000 |
≤8 | ≤7.5 | ≤10 |
u 损耗角正切值
u 物理实验（周期）
1、矩形，酚醛树脂压塑，圆引线轴向引出；
2、可焊性：引线浸镀表面应覆盖一层平滑光亮的焊锡层；（CY-4、5、6不适用）
3、耐焊接热：260±5℃，持续时间5s；
4、引出端强度：引线经小于0.6mm，拉力为10N;引线经≥0.6mm,拉力为25N；持续时间不少于5s。
u 环境试验（周期）
1、周期试验
（1）温冲：-55~70℃ 循环5次；
（2）稳态湿热：温度：40±2℃ 时间：96小时 湿度：90~95%
2、逐批试验
（1）温冲：-55~70℃ 循环5次；
（2）潮湿：温度：常温 时间：48小时 湿度：95~98%
（3）寿命：温度：70±2℃ 电压：2倍额定电压 时间：96小时
