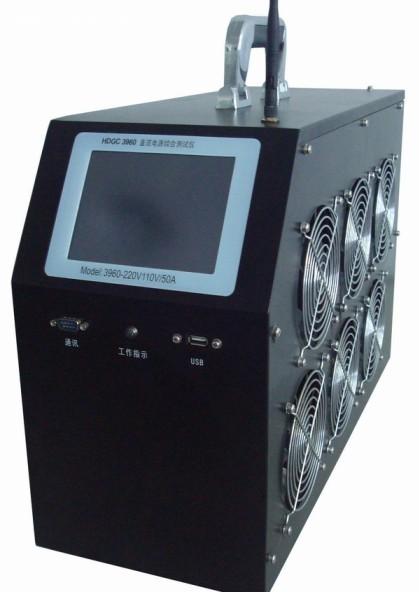

一、产品概述 HDGC3960直流电源综合测试仪，是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。 二、功能说明 ? 综合测试功能：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。 ? 稳压精度测量功能：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。 ? 稳流精度测量功能：交流输入电压在额定电压±10%范围内变化，输出电流在20％～100％额定值的任一数值，充电电压在规定的调整范围内变化时其稳流精度。 ? 纹波精度测量功能：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流纹波系数。 ? 蓄电池放电功能：数字化控制恒流放电，自动实现实时监测单节和整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。 ? 在线监测放电功能：可以实时通过无线通信监测，记录单节或整组蓄电池的电压，并在PC机上实时曲线和柱状图显示。 ? 自动保护功能：可通过设定蓄电池组和单体电池最低保护电压、放电容量、放电时间四种门限报警而实现自动保护。 ? 数据分析功能：可通过PC机软件，对测量数据进行系统分析。 三、产品特点 ? 采用大屏幕液晶屏显示，全中文界面，触摸方式操作，使用简便。 ? 全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。 ? 可自动在线实时检测、记录单节或整组电池的电压。 ? 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。 ? 可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。 四、技术指标 ? 三相调压装置与放电测量负载分开。 ? 三相调压装置功率：15KVA，额定电流：50A ? 环境温度： -20℃+55℃ ? 放电测量负载： ? 工作电源： AC220V±15％ 频率 50HZ ? 额定放电电流：≤50A（电流可定做） ? 直流电压Vdc：0～280V ±0.5％ ? 纹波电压Vpp：0～10V ±0.5％ ? 直流电流测量：0～50A ±1％ ? 放电电流：0～50A ? 内存容量：　128M位FLASH ? 显示屏： 320×240 彩色图形LCD + 触摸屏 ? 通讯接口：USB ? 外形尺寸及重量：主装置体积：500×360×420(mm) 主装置重量：15Kg ? 调压装置体积：260×350×600(mm) 调压装置重量：18Kg ? 适用电压等级：110V和220V（48V系统，电流200A，订货注明） 五、仪器配置序号 品名 数量 备注 1 直流电源综合测试仪 1 2 数据采集盒（兼容2V、4V、6V、12V电池） ―― 不同电压等级，数量不等。 3 监测通讯终端 1 4 监测通讯终端专用电源 1 5 U盘 1 6 放电电缆 2 红、黑各一 7 电压监测线 1 8 数据采集线（2V/4V、6V/12V两种） ―― 不同电压等级，数量不等。 9 天线 ―― 不同电压等级，数量不等。 10 AC220V电源线 1 11 说明书 1 12 PC机软件光盘 1 13 铝合金包装箱 1 14 USB-RS232转接线 1 15 USB-RS232转接线驱动光盘 1
