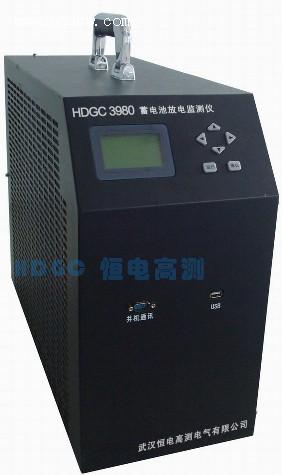

一：产品概述 HDGC3980智能蓄电池放电仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。　　HDGC3980智能蓄电池放电仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。　　HDGC3980智能蓄电池放电仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。 二：功能说明功能一：核对性放电实验能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组及每节电池的电压，测量单节电池及电池组的容量。多种放电停止条件的设定； 1、电池组总电压 2、单体电池电压 3、放电时间 4、放电容量可适应多种电池电压：2V、4V、6V、12V 功能二：短时容量测试功能本设备可采用10~20分钟的快速放电，用于快速测试单体电池内阻及放电能力，快速判断电池的性能及容量。功能三：数据管理功能 完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。 三：产品特点 1、采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。 2、有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电3、池放电的过程进行分析、并可生成相应的数据报表。 4、采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。 5、可设定测试/放电终止条件，包括电池组终止电压、放电电流、放电时间。 6、可通过短时放电（10分钟）来预估蓄电池组容量。 7、可记录测试/放电过程，主要是电池组总容量、总电压、总电流等情况。 四：技术指标项目 通讯用48V蓄电池组系列 电力用220V蓄电池组系列电池组电压 DC48V DC220V 工作电源 AC220V或DC48V AC220V或DC220V 放电电流 0～60A连续可调 0-100A连续可调放电电流精度 1% 1% 放电电流分辨率 0.1A或0.5% 0.1A或0.5% 放电终止电压 10～60V可调 176-264V可调电压测试精度 0.5% 0.5% 采样间隔 5s～1min 5s～1min 工作环境 湿度：5%～90%；温度：0℃～+40℃ 散热方式 强制风冷主机外形尺寸 大530X400X220(mm) 中492X352X176(mm) 小400X272X176（mm）主机重量 大 21kg 中 16 kg 小11 kg 备注：可按照用户的需求定制24V、48V、110V、220V、380等不同电压、电流等级的放电设备。并且本公司可定制以上电压中任意两种电压的兼容机。如24V/220V兼容等，电流从0～600A可选。
