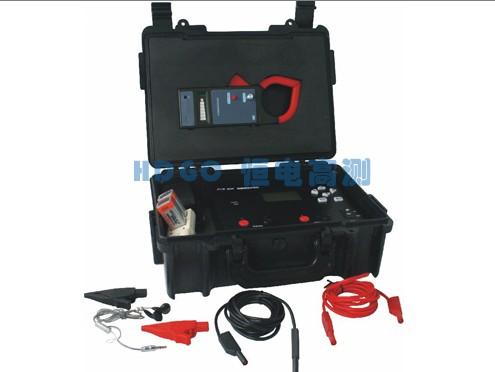

一、 主要功能 ? 接地故障点定位查找功能 ? 测量设备的绝缘状况，当绝缘破损，电阻降到规定要求之下时，可以进行绝缘接地查找，找到绝缘破损处，从而进行处理。 ? 系统组成：绝缘接地分析仪主机钳形接收器 ? 基本原理：信号发生器对被测对象及地故障电流，之间发射一个1Hz~500Hz低频电压信号，在故障点处产生一个泄露电流。接收器接收故障电流，根据故障的大小显示在LCD上。 ? 绝缘测试功能：可测量、记录设备的绝缘状态 ? 状态管理功能：配合微机数据处理、可描述设备绝缘状态曲线，对设备的绝缘状态动态跟踪。及时发现绝缘缺陷、预测设备绝缘寿命。 二、主要特点 ? 集绝缘测试与故障点查找为一体。 ? 兼有可设置多频率、多电压的信号发生器，以便于现场测试。 ? 使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能。 ? 可根据客户要求定制个性化软件（包括仪表软件和管理系统）。 ? 对绝缘状态进行测试分析，趋势分析和状态跟踪。 ? 不仅具有绝缘电阻的测试，还具有回复电压、吸收系数等测量，以准确反应设备绝缘的老化状态。 ? 定位信号频率低，仅为1Hz，消除容性接地假象。 ? 接收器精度高，能够准确查找故障。 ? 多种型号钳形接收器可供选择。 三、技术指标 测量范围 电压测量范围：0.00-1000 V 绝缘电阻测量范围：100KΩ-2000MΩ(100V) 50KΩ-1000MΩ(500V) 20KΩ-500MΩ(250V) 最小测量分辨率 电压：0.1V 绝缘电阻：0.01 MΩ 测量精度 电压：1%rdg±8dgt 绝缘电阻：0.5MΩ-100MΩ 5%rdg±6dgt >100MΩ 10%rdg±6dgt 输出信号 直流 1000V±10% 直流 500V ±10% 直流 250V ±10% 功率消耗 连续工作不小于4小时存储器 32K x 8bit NonVolatile SRAM 显示屏 128 x64点阵图形LCD 最大测试灵敏度 ≤0.25 MΩ 整机100%测试灵敏度 ≤10 KΩ 工作温度 -5℃－40℃ 工作湿度 80%R.H 测量保护 若输入端有电压30V以上，禁止测量钳形互感器开程 66mm 电源 内置锂电池体积 210x180x120mm 重量 3.0Kg
