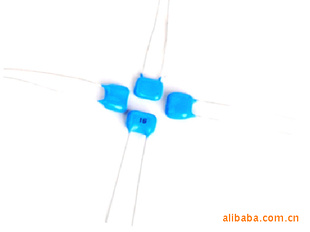

CY22型普军云母电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY22型普军云母电容器 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 允许偏差 | ±5（%） |
| 等效串联电阻(ESR) | -（mΩ） | 标称容量 | -（uF） |
| 损耗 | - | 额定电压 | -（V） |
| 额定电流 | -（mA） | | |
u 特点及应用
1、执行标准：GB/T2693-2001
2、类别温度范围：-55℃~125℃
3、体积小，容量大，结构和性能可靠；广
泛用于电子、电力和通讯设备的仪器仪表中。
4、产品标准代码：Q/MK71-2007
u 订货示例
CY22 – 4 - 250V - D - 240 – 0
A B C D E
A.型号 B工作电压C温度系数组别
D标称容量E容量精度
u 外形尺寸
产品型号 | 尺寸(mm) |
Lmax | Bmax | Cmax | Rmax | A±1 | d±0.1 | LL |
CY22-1 | 5.5 | 4.5 | 3.0 | 2.0 | 2.5 | 0.3 | 20±5 |
CY22-2 | 6.5 | 5.5 | 4.0 | 2.0 | 3.5 | 0.4 |
CY22-3 | 8.5 | 7 | 5.0 | 3.0 | 4.5 | 0.4 | 25±5 |
CY22-4 | 10 | 8.5 | 6.0 | 3.0 | 5 | 0.6 |
CY22-5 | 12.5 | 10 | 7.0 | 3.5 | 6.5 | 0.6 | 28±5 |
CY22-6 | 15 | 12 | 8.0 | 3.5 | 8.5 | 0.8 |
CY22-7 | 17.5 | 15.5 | 9.0 | 4.0 | 10 | 0.8 |
CY22-8 | 22 | 19 | 9.0 | 4 | 17 | 1.0 |
CY22-9 | 26 | 20 | 9 | 4 | 21 | 1.0 |
CY22-10 | 32 | 24 | 12 | 4 | 26 | 1.2 |
u 容量允许偏差范围
CR<10pF | 10 pF≤CR≤100pF | CR>100 pF |
符号 | 允许偏差（pF） | 符号 | 允许偏差 | 符号 | 允许偏差 |
C | ±0.25 | G(0) | ±2% | F | ±1% |
D | ±0.5 | J(I) | ±5% | G(0) | ±2% |
| | | | J(I) | ±5% |
u 其他参数
标称电容量 CR范围（pF） | CR＜10 | 10≤CR＜30 | 30≤CR≤100 | CR＞100 |
损耗角正切值 tgδ（×10-4） | 不规定 | 30 | 20 | 10 |
u 耐电压和绝缘电阻
试验电压 | 2UR |
绝绝缘电阻 | CR≤10000pF， | CR＞10000 pF |
Ri≥1×1010Ω | Ri•CR≥1000MΩ•μF |
u 物理试验
1、独石结构，环氧树脂粉末包封，圆形引线径向引出，适合于印刷线路板插装；
2、可焊性：引线浸镀面应覆盖一层平滑光亮的焊锡层。
u 环境试验
高温负荷筛选（电压处理）：100%经受80+2℃，2倍额定电压，48小时筛选。.
