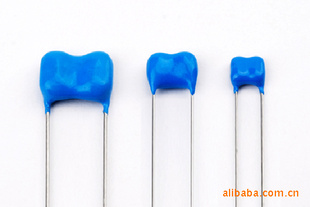

CY2-1~3型国军标包封云母电容器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 国产 | 型号 | CY2-1~3型国军标 |
| 介质材料 | 云母 | 应用范围 | 滤波 |
| 外形 | 异形 | 功率特性 | 中功率 |
| 频率特性 | 中频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 等效串联电阻(ESR) | -（mΩ） |
| 标称容量 | -（uF） | 损耗 | - |
| 额定电压 | -（V） | 额定电流 | -（mA） |
u 特点及应用
1、执行标准：GJB1313-91
(企业标准：Q/MK20039-2002)
2、环境温度：-55~+85℃
3、适用于各种电子设备的交、
直流的高频振荡线路中。
u 订货示例
(J) CY2–1–100V–D–510PF±5%
① ② ③ ④ ⑤ ⑥ ⑦
①军品标记 ②型号 ③尺寸代码
④额定电压 ⑤温度系数 ⑥标称容量
⑦精度误差
u 尺寸及外形图
型 号l | 尺寸（mm） |
Lmax | Bmax | Cmax | Rmax | A±1 | d±0.1 | LLmin |
CY2-1 | 9.0 | 8.3 | 5.0 | 2 | 6.0 | 0.6 | 20.0 |
CY2-2 | 12.0 | 8.5 | 6.0 | 2 | 8.0 | 0.6 | 20.0 |
CY2-3 | 17.0 | 12.5 | 7.0 | 3 | 12.5 | 0.8 | 20.0 |
u 温度系数及组别代码
组别代码 | 温度系数（1/℃） | 容量漂移 | 类别温度范围℃ |
B | 不规定 | -55~85℃ |
C | （-200~200）×10-6 | ±（0.5%+0.1PF） |
D | （-100~100）×10-6 | ±（0.3%+0.1PF） |
u 额定电压及标称容量范围
型 号 | 工作电压(V) | 容量范围(PF) |
CY2-1 | 100 | 10~1000 |
CY2-2 | 100 | 1100~2400 |
CY2-3 | 100 | 2700~10000 |
u 容量允许偏差范围
标称容量范围（PF） | 允许偏差范围 | 代码 |
≥10PF | ±1% | F |
±2% | G |
±5% | J |
±10% | K |
<10PF | ±0.5 | D |
±0.25 | C |
u 绝缘电阻
常温下 | 正极限温度 |
CR≤10000PF R≥1×1011Ω | CR＜5000PF R≥1×109Ω |
CR>10000PF R·CR≥1000MΩ·μF | CR≥5000PF R·CR≥50MΩ·μF |
u 损耗角正切值
标称容量容量范围（PF） |
CR<10 | 10≤CR<20 | 20≤CR<30 | 30≤CR<39 | 39≤CR<47 | 47≤CR<56 | 56≤CR<68 |
不规定 | ≤15 | ≤12 | ≤11 | ≤10.5 | ≤10 | ≤9.5 |
68≤CR<82 | 82≤CR<1000 | CR>1000 |
≤8 | ≤7.5 | ≤10 |
u 物理实验
1、树脂包封，圆引线径向引出；
2、可焊性：引线浸镀表面应覆盖一层平滑光亮的焊锡层；
3、耐焊接热：260±5℃，持续时间5s；
4、引出端强度：引线经小于0.6mm，拉力为10N;引线径≥0.6mm,拉力为25N；持续时间不少于5s.
u 环境试验
1、周期试验
（1）温冲：-55~85℃ 循环5次；
（2）稳态湿热：温度：40±2℃ 时间：96小时 湿度：90~95%
（3）高温负荷：温度：85±2℃ 电压：1.5倍额定电压 时间：240小时
2、质量一致性检验
（1）温冲：-55~85℃ 循环5次；
（2）潮湿：温度：常温 时间：48小时 湿度：95~98%
（3）高温负荷：温度：85±2℃ 电压：2倍额定电压 时间：96小时
