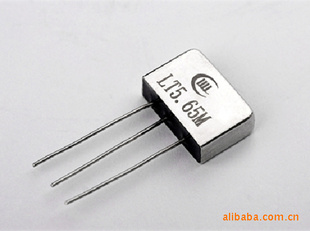

LT5-5.65~10.7M高频陶瓷滤波器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | LT5-5.65~10.7M高频陶瓷滤波器 | 型号 | LT5-5.65~10.7M高频陶瓷滤波器 |
| 种类 | 滤波器 | 标称频率 | -（MHz） |
| 调整频差 | -（MHz） | 温度频差 | -（MHz） |
| 总频差 | -（MHz） | 负载电容 | -（pF） |
| 负载谐振电阻 | -（Ω） | 激励电平 | -（mW） |
| 基准温度 | -（℃） | 插入损耗 | -（dB） |
| 阻带衰减 | -（dB） | 输入阻抗 | -（kΩ） |
| 输出阻抗 | -（kΩ） | | |
u 特点与用途
该产品采用压电材料制成，产品体制小，
重量轻，适用于单边带电台，塔康台等
各种电台中。
u 电性能指标
标称频率(MHZ) CF | 偏差(kHZ) Deviation | 插入损耗(dB) Insertion loss | 3dB带宽(kHZ) 3dB Bandwidth | 矩形系数 (△f40dB/△f 3dB) Square efficiency | 带内波动(dB) Waviness | 阻带损耗(dB) Attenuation | 测试阻抗(Ω) Impedance |
5.65 | ±15 | ≤8 | 180~240 | ＜3 | ＜2 | ≥40 | 470 |
10.7 | ±20 | ≤10 | 400~440 | ≥55 | 510 |
注：1、表中所列产品为代表产品，标称频率及各项指标可根据用户订作。
2、插入损耗以标称频率点的损耗计算。
3、衰耗特性的测试以标称频率点为满度，测试电压300mV。
4、带内波动以通带内最大的相邻波峰与波谷之差计算。
