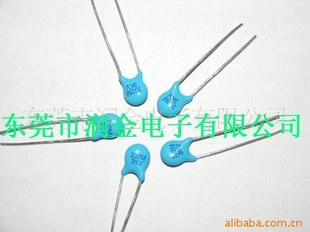

供应超高压陶瓷电容1PF-68PF 1KV-6KV(图)

当前价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日

共有 23 条同类“未分组”产品信息

详细信息

脚距可定做

高压型陶瓷电容器(HIGH VOLTAGE 1KV～3KV TYPE)

1.特点及用途(FEATURES & APPLICATIONS)

　　高压型陶瓷电容器具有耐直流高压的特点，适用于高压旁路和耦合电路中.其中的低损耗高压圆片瓷介电容器具有较低的介质损耗，特别适合在电视接收机的行扫描等电路中使用。

2.技术指标(SPECIFICATIONS)

电容量(capacitance)	18pF～33000pF
电容量允许偏差(capacitance tolerance)	K(±10%),M(±20%),Z(+80%-20%)
使用温度(operating temperature)	-25℃～85℃
温度特性(temperature characteristic)	Y5P,Y5U,Y5V,SL,BN,Y5R
额定电压(rated voltage)	1KVDC,2KVDC,3KVDC
损耗角正切值(dissipation factor)(tgδ)	Y5P、Y5U、Y5V: tgδ≤2.0% BN: tgδ≤0.5% Y5R: tgδ≤0.2% SL:Cr<30pF,Q≥400+20Cr;Cr≥30pF,Q≥1000 Ⅰ类:1MHz,1±0.2Vrms,25℃ Ⅱ类:1KHz,1±0.2Vrms,25℃
绝缘电阻(insulation resistance)(IR)	IR≥10000MΩ @ 25℃,500VDC
耐电压(voltage proof)	1.5Ur+500
测试电压(testing voltage)	2 times the rated voltage or 1.5 times the rated voltage +500V（whichever is smaller） 1分钟无击穿，无飞弧
封装(encapsulation)	1KV:酚醛树脂 ≥2KV:环氧树脂
