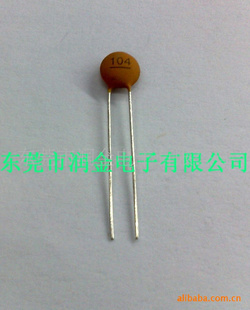

供应环保104 50V片径5.6脚距2.5(图)
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 正品 | 型号 | CS1 DCS |
| 介质材料 | 陶瓷(瓷介) | 应用范围 | 低压 |
| 外形 | 圆片形 | 功率特性 | 小功率 |
| 频率特性 | 低频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 允许偏差 | ±20（%） |
| 耐压值 | 100（V） | 标称容量 | 100000p |
| 损耗 | 2.5% | 额定电压 | 50（V）（V） |
半导体型陶瓷电容器（SEMI-CONDUCTIVE TYPE）
|
1.特点及用途(FEATURES & APPLICATIONS)
| |
半导体型陶瓷电容器具有容量大，体积小等特点，适用于滤波、旁路、耦合等电路中。
|
| 2.技术指标(SPECIFICATIONS) | 电容量(capacitance) | 0.01μF～0.22μF | | 电容量允许偏差(capacitance tolerance) | K(±10%),M(±20%),Z(+80%-20%) | | 使用温度(operating temperature) | -25℃～85℃ | | 温度特性（temperature characteristic） | Y5P,Y5U,Y5V | | 额定电压(rated voltage) | 16VDC,25VDC,50VDC | | 损耗角正切值(dissipation factor)(tgδ) | 16V: tgδ≤7%
25V,50V：tgδ≤3.5%（Y5P），tgδ≤5%（Y5U、Y5V）
@ 1KHz,1±0.2Vrms,25℃ | | 绝缘电阻(insulation resistance)(IR) | 16V: IR≥100MΩ or 10MΩ·μF(whichever is smaller)
25V: IR≥250MΩ or 20MΩ·μF(whichever is smaller)
50V：IR≥1000MΩ | | 耐电压（voltage proof） | 1.5Ur | | 测试电压(testing voltage) | 2 times the rated voltage | |
| 3.电容量与尺寸对照表 | 额定电压 | 产品
尺寸 | 温度特性 | 引线尺寸 | | （VDC） | 直径 | 厚度 | Y5P（B） | Y5U（E） | Y5V（F） | 间距 | 直径 | | 电容量
范围 | 素子
尺寸 | 电容量
范围 | 素子
尺寸 | 电容量
范围 | 素子
尺寸 | | 16 | 5.5 | 4.0 | | | | | 683～104 | 5320 | 2.5±0.8 | 0.40±0.05 | | 6.0 | | | | | 683～104 | 5620 | 5.0±1.0 | 0.45±0.05 | | 6.5 | | | | 6225 | | | | 7.5 | | | | | 124～154 | 7020 | | 8.5 | | | | | 204～224 | 8030 | | 25 | 4.0 | | | | | 103～473 | 3816 | 2.5±0.8 | 0.40±0.05 | | 4.5 | | | 153～223 | 4225 | | | | 5.0 | | | 333 | 4625 | | | | 6.0 | | | 473 | 5625 | 683～104 | 5625 | 5.0±1.0 | 0.45±0.05 | | 6.5 | | | | | 683～104 | 6025 | | 7.5 | | | 683～104 | 7025 | | | | 8.5 | | | | | 224 | 8030 | 0.53±0.05 | | 11.0 | 104 | 10330 | | | | | | 50 | 4.0 | | | 103 | 3816 | 153～223 | 3826 | 2.5±0.8 | 0.40±0.05 | | 4.5 | | | 153～223 | 4225 | | | | 5.0 | 103 | 4625 | 333 | 4625 | 133～473 | 4625 | | 6.0 | 153～223 | 5625 | 473 | 5625 | 683 | 5625 | 5.0±1.0 | 0.45±0.05 | | 7.5 | 333 | 7025 | | | 104 | 7025 | | 8.5 | 473 | 8030 | 683～104 | 8030 | 154 | 8030 | 0.53±0.05 | | 9.5 | | | | | 224 | 9030 | | 12.0 | 104 | 11035 | | | | | | 电容量允许偏差 | ±10% | ±20% | +80/-20%，+50/-20% | | | | 包装方式 | 散装，编带 | | | |
| 4.Ⅱ、Ⅲ类瓷介电容器的通用特性（适用于DCT，DCS） 代码由三个字组成，第一个字表示最低温度，第二个字表示最高温度，第三个表示在整个温度范围内相对于25℃的电容量读数的最大变化率。 ●Ⅱ、Ⅲ类温度特性表 | 第一位字（表示最低温度） | 第二位字（表示最高温） | 第三位字（表示在整个温度范围内相对于25℃的电容量读数的最大变化率） | | X—55℃ Y—30℃ Z±10℃ | 4 +65℃ 5 +85℃ 6 +105℃ 7 +125℃ 8 +150℃ | | A | | ±1.0% | | B | | ±1.5% | | C | | ±2.2% | | D | | ±3.3% | | E | | ±4.7% | | F | | ±7.5% | | P | | ±10% | | R | | ±15% | | S | | ±22% | | T | +22% | -33% | | U | +22% | -56% | | V | +22% | -82% | | ●常用温度特性代码对照表 | EIA代码/国际惯用代码 | NP0 | N150 | N220 | N470 | N750 | SL | Y5P | Y5U | Y5V | | GB代码 | CH | PH | RH | TH | UJ | SL | 2B4 | 2E4 | 2F4 | ●温度特性和电容量允许偏差优先值表 | 温度特性 | 电容量允许偏差 | | K | M | S | Z（P） | | Y5P | √ | × | × | × | | Y5U | × | √ | × | × | | Y5V | × | × | √ | √ | |
