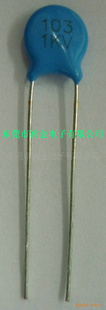

供应高压电容器103 1KV(图)
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 正品 | 型号 | DCF |
| 介质材料 | 陶瓷(瓷介) | 应用范围 | 安规 |
| 外形 | 圆片形 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 允许偏差 | ±20（%） |
| 耐压值 | 1000（V） | 标称容量 | 10000PF |
| 损耗 | 2.5% | 额定电压 | AC1000（V）（V） |
1.特点与用途
| 阻燃环氧树脂包封，阻燃性UL94/V-0级 | | | 适用于旁路，电线耦合，跨线等用途。 | |
2.技术指标
| 电容量(capacitance ) | 100～10000pf | | 电容量允许偏差(capacitance tolerance) | K(±10%),M(±20%) | | 使用温度(operating temperature) | -25℃～85℃ | | 额定电压(rated voltage) | 250VAC | | 耐电压(voltage proof) | 2600VAC | | 温度特性(temperature characteristic) | Y5P,Y5U,Y5V | | 损耗角正切值(dissipation factor) | tgδ≤2.5% @ 20℃,1KHz,1±0.2Vrms | | 绝缘电阻(insulation resistance) | IR≥10000MΩ @ 20℃,500VDC for 1 minute | |
| 3.电容量及尺寸对照表(CAPACITANCE & DIMENSION CHART)
| Part Number | Nominal
Capacitance
(pF) | Temperature
Characteristic | Capacitance
Tolerance | Plate Size | Dimension(mm) | Spacing
F | Diameter d | | Dmax | Tmax | | DCF101KY5PQ7--- | 100 | Y5P | K | 48150 | 6.5 | 5.0 | 7.5 | 0.6～0.65±0.05 | | DCF151KY5PQ7--- | 150 | K | 48150 | 6.5 | 5.0 | 7.5 | | DCF181KY5PQ7--- | 180 | K | 48150 | 6.5 | 5.0 | 7.5 | | DCF221KY5PQ7--- | 220 | K | 48150 | 6.5 | 5.0 | 7.5 | | DCF271KY5PQ7--- | 270 | K | 48150 | 6.5 | 5.0 | 7.5 | | DCF331KY5PQ7--- | 330 | K | 48150 | 6.5 | 5.0 | 7.5 | | DCF391KY5PQ7--- | 390 | K | 52140 | 7.0 | 5.0 | 7.5 | | DCF471KY5PQ7--- | 470 | K | 52140 | 7.0 | 5.0 | 7.5 | | DCF561KY5PQ7--- | 560 | K | 58140 | 7.5 | 5.0 | 7.5 | | DCF681KY5PQ7--- | 680 | K | 62140 | 8.0 | 5.0 | 7.5 | | DCF821KY5PQ7--- | 820 | K | 68140 | 8.5 | 5.0 | 7.5 | | DCF102KY5PQ7--- | 1000 | K | 72140 | 9.0 | 5.0 | 7.5 | | DCF122KY5PQ7--- | 1200 | K | 82140 | 10.0 | 5.0 | 7.5 | | DCF152KY5PQ0--- | 1500 | K | 95140 | 11.5 | 5.0 | 10.0 | | DCF222KY5PQ0--- | 2200 | K | 115140 | 13.5 | 5.0 | 10.0 | | DCF102MY5UQ7--- | 1000 | Y5U | M | 52150 | 7.0 | 5.0 | 7.5 | | DCF122MY5UQ7--- | 1200 | M | 58150 | 7.5 | 5.0 | 7.5 | | DCF152MY5UQ7--- | 1500 | M | 62150 | 8.0 | 5.0 | 7.5 | | DCF182MY5UQ7--- | 1800 | M | 73150 | 9.0 | 5.0 | 7.5 | | DCF222MY5UQ7--- | 2200 | M | 78150 | 9.5 | 5.0 | 7.5 | | DCF272MY5UQ7--- | 2700 | M | 82150 | 10.0 | 5.0 | 7.5 | | DCF332MY5UQ0--- | 3300 | M | 95150 | 11.5 | 5.0 | 10.0 | | DCF392MY5UQ0--- | 3900 | M | 100150 | 12.0 | 5.0 | 10.0 | | DCF472MY5UQ0--- | 4700 | M | 115150 | 13.5 | 5.0 | 10.0 | | DCF102MY5VQ7--- | 1000 | Y5V | M | 52150 | 7.0 | 5.0 | 7.5 | | DCF152MY5VQ7--- | 1500 | M | 52150 | 7.0 | 5.0 | 7.5 | | DCF222MY5VQ7--- | 2200 | M | 63150 | 8.0 | 5.0 | 7.5 | | DCF332MY5VQ7--- | 3300 | M | 73150 | 9.0 | 5.0 | 7.5 | | DCF392MY5VQ7--- | 3900 | M | 83150 | 10.0 | 5.0 | 7.5 | | DCF472MY5VQ7--- | 4700 | M | 88150 | 10.5 | 5.0 | 7.5 | | DCF682MY5VQ0--- | 6800 | M | 105150 | 12.5 | 5.0 | 10.0 | | DCF103MY5VQ0--- | 10000 | M | 130160 | 14.5 | 5.0 | 10.0 | 4. 认证标准及证书 (APPROVAL STANDARDS & FILE NUMBERS) |
