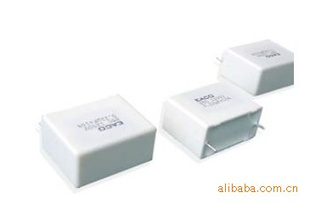

供应EACO电容 STE系列，IGBT保护电容
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | EACO | 型号 | STE |
| 介质材料 | 有机薄膜 | 应用范围 | 滤波 |
| 外形 | 方块状 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 同向引出线 | 允许偏差 | ±5（%） |
| 耐压值 | 3000（V） | 等效串联电阻(ESR) | 1.7－67（mΩ） |
| 标称容量 | 0.01－9.0（uF） | 额定电压 | 700－3000（V） |
型号：STE；
容量：0.1－9μF
电压：700－3000VDC
特点：P＝22.5/27.5/37.5/52.5 2/4/6镀锡铜线引出
应用：突波吸收、开关电路、中du/dt、大电流
GENERAL TECHNICAL CHARACTERISTICS
Dielectric : Polypropylene film
Construction : Extended metallized film
with internal series connection
Coating : Solvent resistant plastic case with resin sealing .
Flame retardant execution (UL94V-0 ).
Leads: Tinned copper wire,2 leads, 4 leads, 6 leads
ELECTRICAL CHARACTERISTICS
Operating temperature range(case) : - 40 to + 85 ℃
Capacitance : 0.01 to 9.0μF
Rated Voltage : 700 to 3000 Vdc
Tolerance : ± 5%, ± 10%
Dissipation factor: Measured at 1000±20 Hz AND 25±5℃.
When Cr≤1.0μF， 4×10-4；
When Cr>1.0μF， 6×10-4
Life expectancy : 100,000 hours at Ur and 70 ℃
TEST METHODS AND PERFORMANCES
Dielectric strength: 2Ur (DC) applied for 10s at 25±5℃
(1 minute for type test)
Test voltage terminal to case : 3 KV 50Hz for 60 sec
Insulation resistance : 30000s but need not exceed 30GΩ
(typical value)，after 1 minute of
electrification at 100Vdc (25±5℃)
