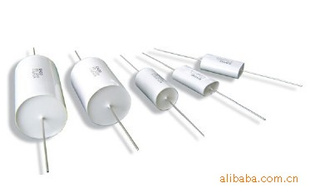

供应EACO STS系列 IGBT突波吸收电容
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | EACO | 型号 | STS |
| 介质材料 | 有机薄膜 | 应用范围 | sunbber |
| 外形 | 圆柱形 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 轴向引出线 | 允许偏差 | ±5（%） |
| 耐压值 | 3000（V） | 标称容量 | 0.01－10（uF） |
| 额定电压 | 700－3000（V） | | |
| STS系列IGBT突波吸收电容 |
| | |
| 双面金属化膜内串结构、特别的内部设计和端面喷金技术，使电容具低感抗， |
| 高纹波电流，高du/dv以及高过压能力。 |
| | |
| 高性价比，广泛应用于电机驱动、牵引、混合动力车、大功率转换、逆变焊机、 |
| 风力发电等行业的“across-the-bus”功率线路设计。 |
| 材料特性 | |
| 电容结构: | 双层金属化膜，内部串联结构 |
| 封装: | 阻燃塑胶带外包，环氧树脂封装，符合(UL94V-0 )标准. |
| 尺寸: | 能适合任何品牌的IGBT模块尺寸。 |
| | (可按客户需求定制特殊规格) |
| 电气特性 | |
| 电容量: | 0.01 to 10.0μF, 参考表格数据 |
| 额定电压: | 700 to 3000 Vdc |
| 损耗角正切: | 测试条件 1000±20 Hz ， 25±5℃. |
| | Cr≤1.0μF， 4×10-4； Cr>1.0μF， 6×10-4 |
| 绝缘电阻: | 3000s，s= MΩ. μF 测试条件 1 minute，100Vdc (25±5℃) |
| 耐电压: | 2Ur (DC)测试条件 10s，t 25±5℃，1Min |
| 工作温度: | -40~+85℃ |
GENERAL TECHNICAL CHARACTERISTICS
Dielectric : Polypropylene film
Construction : Extended MKP
with internal series connection and metallized film
Coating : Polyester tape wrapping; UL94V-0 resin end fill
Leads: Tinned copper wire
ELECTRICAL CHARACTERISTICS
Operating temperature range(case) : - 40 to + 85 ℃
Capacitance : 0.01 to 10.0μF
Rated Voltage : 700 to 3000 Vdc
Tolerance : ± 5%, ± 10%
Dissipation factor: Measured at 1000±20 Hz AND 25±5℃.
When Cr≤1.0μF， 5×10-4；
When Cr>1.0μF， 7×10-4
Life expectancy : 100,000 hours at Ur and 70 ℃
TEST METHODS AND PERFORMANCES
Dielectric strength: 2Ur (DC) applied for 10s at 25±5℃ (1 minute for type test)
Test voltage terminal to case : 3 KV 50Hz for 60 sec
Insulation resistance : 30000s but need not exceed 30GΩ (typical value)，after 1 minute of electrification at 100Vdc (25±5℃)
