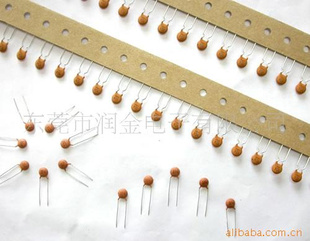

供应高频陶瓷电容器(图)
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 正品 | 型号 | 1PF-822PF |
| 介质材料 | 陶瓷(瓷介) | 应用范围 | 耦合 |
| 外形 | 圆片形 | 功率特性 | 小功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 径向引出线 | 允许偏差 | ±5（%） |
| 耐压值 | 160（V） | 标称容量 | 1 ~ 1000 pf |
| 额定电压 | DC 50,500（V）（V） | | |
常用于频率较高的谐振、开关、耦合、退耦、电路中.
| 高频陶瓷电容(TEMPERATURE COMPENSATING DIELECTRIC TYPE) |
1.特点及用途(FEATURES & APPLICATIONS)
高频陶瓷电容，又称温度补偿型陶瓷电容。该类电容器的电容量随温度改变呈线性变化，适用于调谐回路和需要补
偿温度效应的电路中。
|
2.技术指标(SPECIFICATIONS) | 电容量(capacitance) | 0.5pF～1000pF | | 电容量允许偏差(capacitance tolerance) | C(±0.25pF),D(±0.5pF),J(±5%), K(±10%) | | 温度系数(temperature coefficient) | NP0,N750,SL | | 使用温度(operating temperature) | -25℃～85℃ | | 额定电压(rated voltage) | 50～160,500VDC | | 耐电压(voltage proof) | 2.5Ur | | 品质因素(quality factor)(Q) | C≥30pF,Q≥1000；C<30pF,Q≥400+20*C
@ 1MHz,1±0.2Vrms,25℃ | | 绝缘电阻(insulation resistance)(IR) | IR≥10000MΩ @ 25℃,the rated voltage | | 测试电压(testing voltage) | 3 times the rated voltage |
|
3.电容量对照表(CAPACITANCE CHART) | 额定电压（VDC） | 产品尺寸 | 电容温度系数组别 | 引线尺寸 | | 直径 | 厚度 | CH（NP0） | UJ（N750） | SL（P100～N1000） | 间距 | 直径 | | Dmax | Tmax | 电容量
范围(pf) | 素子
尺寸 | 电容量
范围(pf) | 素子
尺寸 | 电容量
范围(pf) | 素子
尺寸 | | 50～160 | 5.0 | 3.0 | 0.5～47 | 4718 | 22～56 | 4718 | 20～130 | 4718 | 2.5±0.8 | 0.40±0.05 | | 5.5 | 51～56 | 5218 | 62～82 | 5218 | 150～220 | 5018 | | 6.0 | 62～82 | 5618 | | | | | 5.0±1.0 | 0.45±0.05 | | 6.5 | 85～100 | 6218 | 85～120 | 6018 | 250～270 | 6018 | | 7.0 | 110～130 | 6818 | 100～130 | 6518 | 300～360 | 6518 | | 7.5 | | | 180 | 7018 | 390～430 | 7018 | | 8.5 | 140～150 | 7518 | 200～220 | 7818 | 470～500 | 7818 | | 9.0 | 180～200 | 8418 | | | 510～560 | 8318 | 0.53±0.05 | | 10.0 | 220～270 | 9518 | | | 620～680 | 9518 | | 10.5 | | | | | 750～820 | 9818 | | 11.0 | 300～330 | 10818 | | | 1000 | 10518 | | 500 | 5.5 | 4.0 | 0.5～33 | 4825 | 18～40 | 4825 | 18～120 | 4825 | 5.0±1.0 | 0.45±0.05 | | 6.0 | 36～56 | 5525 | | | 120～180 | 5525 | | 6.5 | | | | | 200～220 | 6825 | | 7.5 | | | | | 230～270 | 7825 | 0.53±0.05 | | 9.0 | | | | | 300～390 | 8325 | | 电容量允许偏差 | 小于10pf，±0.25pf，±0.5pf；大于或等于10pf，±5%，±10% | | | | 包装方式 | 散装，编带 | | |
|
4.Ⅰ类温度补偿型瓷介电容器温度特性表 | 代码 | 电容器温度特性 | 标称电容量 | | 组别 | 温度系数 | 0.5～2pF | 2.1～3.9pF | 4.0～9.9pF | >10pF | | 温度系数允许偏差（25℃～85℃） | | C0 | NP0 | 0 | K（±250） | J（±120） | H（±60） | G（±30） | | S1 | N033 | -33 | K（±250） | J（±120） | H（±60） | G（±30） | | U1 | N075 | -75 | K（±250） | J（±120） | H（±60） | G（±30） | | P2 | N150 | -150 | K（±250） | J（±120） | H（±60） | G（±30） | | R2 | N220 | -220 | K（±250） | J（±120） | H（±60） | G（±30） | | S2 | N330 | -330 | K（±250） | J（±120） | H（±60） | H（±60） | | T2 | N470 | -470 | K（±250） | J（±120） | J（±120） | H（±60） | | U2 | N750 | -750 | K（±250） | J（±120） | J（±120） | J（±120） | | P3 | N1500 | -1500 | K（±250） | K（±250） | K（±250） | K（±250） | | R3 | N2200 | -2200 | L（±500） | L（±500） | L（±500） | L（±500） | | S3 | N3300 | -3300 | L（±500） | L（±500） | L（±500） | L（±500） | | T3 | N4700 | -4700 | M（±1000） | M（±1000） | M（±1000） | M（±1000） |
|
