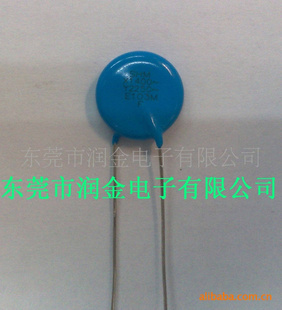

供应蓝色环氧陶瓷电容1KV 103

当前价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日

共有 23 条同类“未分组”产品信息

详细信息

半导体型陶瓷电容器（SEMI-CONDUCTIVE TYPE）

1.特点及用途(FEATURES & APPLICATIONS)

半导体型陶瓷电容器具有容量大，体积小等特点，适用于滤波、旁路、耦合等电路中。

2.技术指标(SPECIFICATIONS)

电容量(capacitance)	0.01μF～0.22μF
电容量允许偏差(capacitance tolerance)	K(±10%),M(±20%),Z(+80%-20%)
使用温度(operating temperature)	-25℃～85℃
温度特性（temperature characteristic）	Y5P,Y5U,Y5V
额定电压(rated voltage)	16VDC,25VDC,50VDC
损耗角正切值(dissipation factor)(tgδ)	16V: tgδ≤7% 25V,50V：tgδ≤3.5%（Y5P），tgδ≤5%（Y5U、Y5V） @ 1KHz,1±0.2Vrms,25℃
绝缘电阻(insulation resistance)(IR)	16V: IR≥100MΩ or 10MΩ·μF(whichever is smaller) 25V: IR≥250MΩ or 20MΩ·μF(whichever is smaller) 50V：IR≥1000MΩ
耐电压（voltage proof）	1.5Ur
测试电压(testing voltage)	2 times the rated voltage

3.电容量与尺寸对照表

4.Ⅱ、Ⅲ类瓷介电容器的通用特性（适用于DCT，DCS）

代码由三个字组成，第一个字表示最低温度，第二个字表示最高温度，第三个表示在整个温度范围内相对于25℃的电容量读数的最大变化率。

●Ⅱ、Ⅲ类温度特性表

第一位字（表示最低温度）

第二位字（表示最高温）

第三位字（表示在整个温度范围内相对于25℃的电容量读数的最大变化率）

X—55℃

Y—30℃

Z±10℃

4 +65℃

5 +85℃

6 +105℃

7 +125℃

8 +150℃
