此电路自动对电池进行修复。使用时，将电源VCC接开关电源的+12V，将A、B两点分别接到电池的正、负极(可用专用电池盒，也可自制电池盒将电池接入电路)，加电后让电路自动间歇工作对电池进行大电流间歇“冲击”，逐步激活“休眠”状态的电池。如果原电池正常充电时充不进电，则当LEDI闪亮时，电池基本上被激活了;如果原电池内部有短路，则经过适当时间的大电流冲击，当LED2闪亮时，则电池基本恢复正常。

　　由于大电流“冲击”时间较短(本电路设计为约200ms)，间歇时间足够长(约lOs)，因此电池不会发热，也不会受到伤害。

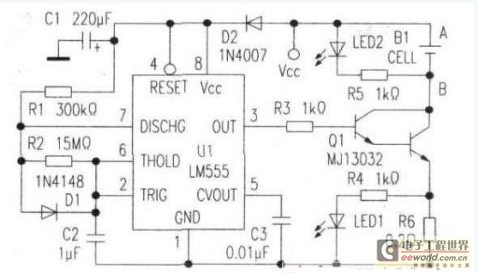

　　电路由一块LM555集成块以及Rl、R2、Dl、C2构成一多谐振荡器.LM555的③脚输出高电平较窄(约200ms)低电平宽(约lOs)的周期脉冲信号，通过此周期脉冲信控制01的导通和截止。当该信号为高电平时.01导通，12V电源电压加到电池上，由于电压较高，以较短时间对电池进行高电压、大电流“冲击”;当该信号为低电平时.Ql截止，电路不对电池加电，此时Q1及电池散热。

　　在C2固定的情况下，调整Rl可以调整LM555的(3)脚输出高电平的宽度Tl，即大电流“冲击”电池的时间.T1≈0,693xRlxC2;调整R2可以控制LM555的③脚输出低电平的宽度T2，确保Q1及电池不会过度发热.T2≈0.693xR2xC2。

　　电路中Ql应使用20A以上的大电流高放大倍数的三极管(本电路采用拆机达林顿三极管MJ11032).在本电路中由于Q1导通时间(0.2秒)相对于截止时间(1O秒)来说极其短暂，因此不需要为Ql加散热器。Vcc接报废电脑开关电源的+12V.开关电源具有电流大、过流保护的功能，适合该电路工作。R3、R6需使用功率电阻。图中电阻的单位为kΩ.电容的单位为μF，电解电容的耐压为35V。
