I2C转UART接口方案的专用协议转换芯片
当 前 价：10.00
起订数量： 10pcs
供货总量： 13000pcs
有效期至： 2017年12月27日

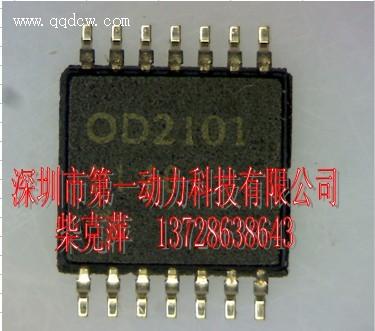

OD2101芯片为14脚TSSOP封装的CMOS器件，是一款提供I2C转UART接口方案的专用协议转换芯片。该芯片可以方便用户进行I2C接口的扩展，将数据与RS232，RS485总线进行透明传输。当设计中需要扩展微处理器的串口或希望在单独I2C总线上与UART器件进行数据交换，使用该芯片可以简单的实现方案。
OD2101芯片具有低功耗（关断状态下功耗可降到10μA以下），内部复位，内部晶振等特点，用户可以用非常少的引脚和外围电路就可以实现芯片工作。一条I2C总线可以最多支持8个OD2101芯片。
一、 引脚及说明
采用14脚TSSOP封装，引脚图如图1所示。其管脚定义如下：
图1 管脚配置-TSSOP
管脚描述
|
管脚号
|
符号
|
功能
|
|
1
|
A0
|
I2C地址输入0
|
|
2
|
IRQ
|
中断输出（开漏极）低有效
|
|
3
|
RST
|
复位管脚（需要通过上拉电阻5~10K接VDD）
|
|
4
|
VSS
|
地
|
|
5
|
SHDN
|
硬件关断输入脚。当关断产生（SHDN置高），芯片停止工作，所有接口变成高阻态，系统进入节电模式。正常工作需要接低电平。
|
