一、   产品特点：

1． 本充电器采用MCU控制，可通过按健进行升压输出控制（短按）及手电筒开关控制（长按），输出端口5PIN USB，输出5V2A电流、电压。

2．按动按键后USB输出端可对任意容量的5V设备充电 如：手机，MP3，MP4 如：数码相机， 游戏机等产品进行移动式充电，充电完成后会自动关 闭。

3．双USB输出端口，可同时对两部设备进行充电。

4．具4格LED电量指示功能

5．1颗LED作手电输出光源

6．带充电指示，充电时相应电量指示灯会闪烁

7．各种保护功能齐全。

 8．具低电芯电压自动关闭保护功能

9．自身耗电小于200UA

10．输出端带限流功能，短路保护功能，具有充满电后自动关断输出功能

二、     标称值

三、环境条件

 本充电器专用于室内充电

四、电气特性

1、 保护功能

⑴过充保护：有

⑵过放保护：有

⑶过流保护：有

⑷短路保护：有

⑸充满自动截止功能：有

2、 输入特性

⑴  输入电压  DC:5V±0.25V

 ⑵  输入功率  5W

3、输出特性

⑴输出电压：5±0.25V

⑵输出电流： 最大2000mA

⑶指示功能：4个蓝色 LED指示,开机4个灯亮表示电量为100%，3个灯亮表示75%的电量，2个灯亮表示50%的电量，1个灯亮表示25%的电量，灯不亮表示电池已经放完电，充电之后才可以用。

4、 充电时间及指示

⑴充电时间≈电池容量÷充电电流

⑵接充电源后，第一个灯开始闪亮，表示电量低于25%，如在第二个灯闪亮表示电量在25%～50%之间充电，第三个灯闪亮表示电量在50%～75%之间充电，第四个灯闪亮表示在75%～100% 之间充电，如4个亮表示电池充满电。

5、其他电性能：

     ⑴纹波：小于100MV

     ⑵自耗电：小于200UA

     ⑶效率：大于80%

     ⑷老化：24小时带载老化OK

⑸手机实测：OK

五、  可靠性测试

1、  高温测试

        实验温度为65℃ ±2℃，产品不包装，持续时间为 5 小时。在常温下放置待恢复后对其外观、绝缘强度、指示功能及电性能进行重新测试。外观应平整无划痕、毛刺以及其它机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；指示功能及电性能正常。

2、  低温测试

        实验温度为 －20℃ ±3℃，产品不包装，持续时间为8小时。在常温下放置待恢复后对其外观、绝缘强度、指示功能及电性能进行重新测试。外观应平整无划痕、毛刺以及其它机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；指示功能及电性能正常。

3、  恒定湿热测试

        实验温度为40℃ ±2℃，湿度为 90%～95%，产品不包装，持续时间为48 小时。测试后对其外观、绝缘强度、指示功能及电性能进行重新测试。外观应平整无划痕、毛刺以及其它机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；指示功能及电性能正常。

4、  振动测试

频率为10～55HZ，振幅为0.35mm，每个方向上扫频循环次数为10次。

实验后对其外观、绝缘强度、指示功能及电性能进行重新测试。外观应平整无痕、毛刺以及其它机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；指示功能能正常。

5、跌落测试

高度为 0.8M，实验台厚度为20mm的硬木板，6 个表面，每个方向跌落1次。实验后对其外观、绝缘强度、指示功能及电性能进行重新测试。外观应平整无划痕、毛刺、破裂以及其它机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；指示功能及电性能正常。

六、 外观特性

1、尺寸

97mm×62mm×23mm    (长/宽/高)

2、重量

     97（净重）

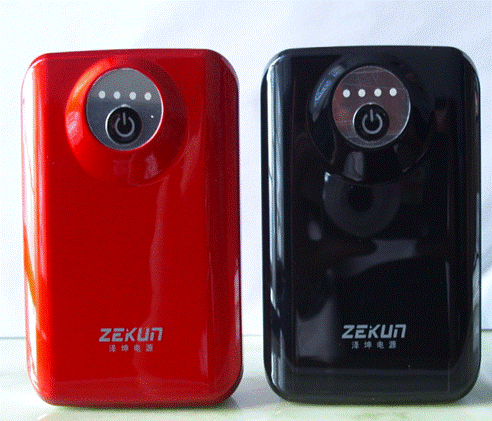

3、外观

本产品外壳表面无划伤、批峰、污渍、裂缝，五金无生锈、批峰、划伤。

七、实际充电描述

1、 家庭使用方式：将本产品Mini USB接口插入电脑主机(电压范围AC 5V)。即可以对本产品进行充电。

2、当充电器通电，对应指示灯亮灯。

3、电池在充电过程中本产品和充电器会有轻微温升属正常现象。

八、包装/贮存

1、 包装

包装方式：工业包装。

2、 贮存

充电器应贮存在环境温度为-10℃～50℃，清洁、干燥通风的室内，应避免与腐蚀性特质接触，应远离火源及热源。

九、使用注意事项

1、警告

⑴ 仅限于对电池进行充电，若对其它类型的电池进行充电可能会导致爆炸、电池破裂或漏液、人身伤害或财产损坏。

⑵ 不正确使用本产品则有爆炸的危险。

⑶ 本产品适合在一般的场所使用，谨防雨淋、暴晒。

⑷ 请勿私自对本产品进行分解或组装。

2、 注意事项

⑴ 请勿使充电器落地或将重物置于其上。

⑵ 儿童须成人的监督下使用本产品。

⑶ 须在0℃～40℃温度范围内使用本产品。

⑷ 请勿在高温、潮湿场所使用或储存本移动电源。
