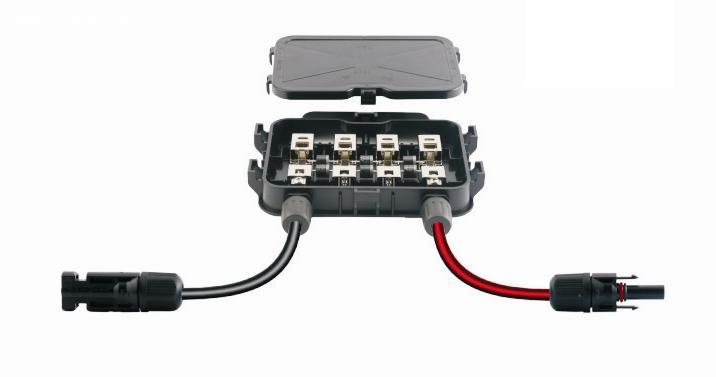

太阳能光伏接线盒

         PV-Junction Box

♦盒盖背后平坦部分用于胶水的粘贴,盒盖必须要使用工具才能打开(螺丝刀);

 Rear side plane for adhesive mounting,housing not to be opened without tool(screw driver);

♦此产品具有抗紫外线和高等级接触保护的能力;

 Due to highly robustness,UV-resistance,the touch protection a high grade connection is guaranteed for many years;

♦可提供2~4轨输入连接;

 Privide the input connector of 2~4 Rail;

♦适用于晶体硅光伏组件;

 Apply to the Crystalline PV modoule;

Technical Specifications(技术规范）：

Technical Data 技术数据：

Rated current额定电流                  10A~15A

Rated voltage额定电压                   DC1000V(TÜV ), DC600V(UL)

Number of bypass diodes二极管个数       1

1. Connection cross-section线缆截面 2.5mm²~4mm²(TÜV)        AWG12~14 (UL)

Temperature range温度范围               -40℃ up to +110℃

Protetion degree防护等级                IP65

Suitable connector 适配连接器规格      MC3 or MC4

Flame class  阻燃等级                  UL94-V0

Contact material 接线盒导轨材料    Copper,Tin plated铜,镀锡

Insulation material 接线盒绝缘材料         PPO

Safety class 安全型                        ║                    \
