供应X-RAY无损透视检测仪
当 前 价：1.00
起订数量： 1台
供货总量： 1台
有效期至： 2015年5月26日

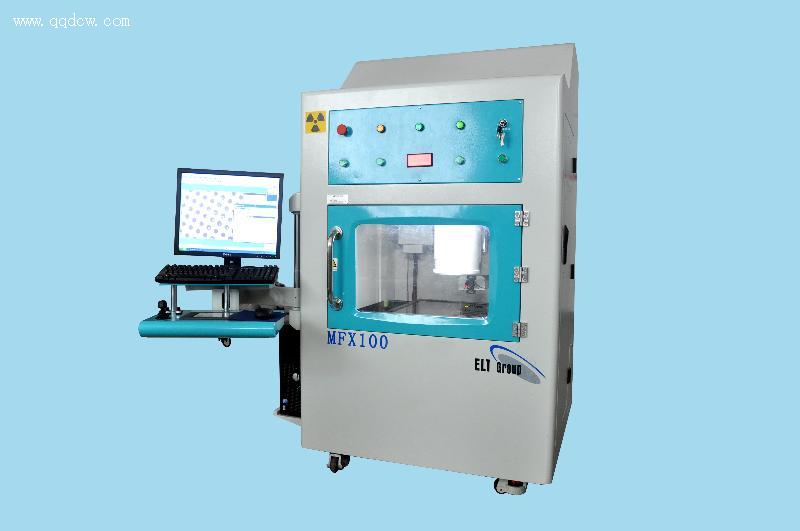

MFX100产品简介
MFX系列高解析度X光无损探伤仪主要使用于BGA、CSP、flip chip、半导内部以及多层电路板的质量检测，并能快捷清晰地检测电路板的焊接情况，特别适用生产过程的质量检测和返修后的质量检测。MFX包括一个基于Windows系统平台的工作台（MFX -1000），并配有图像多样采集功能，能够做到图像同步采集与分析。MFX光机完全体现了ELT设计中的集使用简便、图像清晰、价格合理的完美理念。
MFX100适用范围:
o BGA ，CSP，Flip Chip 检测
o PCB板焊接情况
o 短路，开路，空洞，冷焊的检测
o IC 封装检测
o 电容，电阻等元器件的检测
o 一些金属器件的内部探伤
o 电热管、锂电池、珍珠、精密器件等内部探伤
MFX100结构特点：
1.X/Y/Z,三轴可动
2.导轨无噪音，运动灵活
3.维护空间简洁、宽敞，保养维护方便
4.安全限位开关保证安全
5.整体防护措施符合国际安全辐射标准
6.MFX1000 工作平台有四种语言界面，使用方便
7.美国技术，世界先进水平
MFX100系统特点：
1.最高可达100千伏，5微米聚焦的X光管能产生125倍的几何放大率，再加上电脑放大可以达到1000倍的放大率。
2.观察范围可从1.5毫米至50毫米。
3.采用激光笔辅助样品定位。
4.X光管的Z轴可动控制（FOV和放大率控制）。
5.X光管探测器的Z轴可动控制（FOV和放大率控制）。
MFX1000软件功能：
1.同步消除雪花，通过黑白对比而自动寻找边缘；
2. BGA焊球测量技术，只要轻点鼠标，就能对任一单个球体或球栅进行测量（可测圆、距离、角度、面积）；
3. 3D图像模拟功能；
4. 自动测量空洞百分比；
5. 强大的图像采集对比库以便进行探伤分析；
6. 具备镜像、翻转、对比度等多种图像处理功能；
7. 为方便各用户，特设置中、英等国际语言支持；
8. 特有SPC或电子数据表格输出能力。
MFX100技术参数：
|
项目
|
型号
|
MFX100
|
|
光管
X-Ray Tube
|
光管类型 / Tube Style
|
封闭管 / Sealed tube
|
|
光管电压 / Tube voltage
|
100kV
|
|
光管电流 / Tube current
|
0.12mA
|
|
光管聚焦尺寸 / Tube focus size
|
5um
|
|
冷却方式 / Cooling mode
|
风冷 / air cooling
|
|
几何放大倍率 / Geometric magnification time
|
500倍
|
|
载物台 / Sample Table
|
X轴 / Axis X
|
500mm
|
|
Y轴 / Axis Y
|
450mm
|
|
Z轴 / Axis Z
|
800mm
|
|
尺寸/Size
|
490mm x570mm
|
|
增强屏 / image intensifier
|
视场 / Field of view range
|
6 inch
|
|
解析度 /
|
110 lp/cm
|
|
X-Ray外壳
|
尺寸 / Dimension
|
1700 ＊1200 ＊1100mm
|
|
重量 / Weight
|
约1000 kg
|
|
电源 / Power
|
供电方式
|
AC110-230VAC, 50/60Hz
|
|
计算机
Computer
|
品牌 / Brand
|
戴尔 / Dell
|
|
操作系统 / Operation System
|
Windows®XP
|
|
显示器 / Display
|
19”LCD
|
|
CPU
|
Intel Pentium IV
|
|
辐射安全标准
Radiation Safety Standard
|
< 1uSv/hr（国际安全辐射标准）
|
|
|
工作噪音
working Noise
|
噪音
Noise
|
＜60dB
|
|
工作环境
working environment
|
温度
Safety Operating Temp.
|
0-40℃
|
