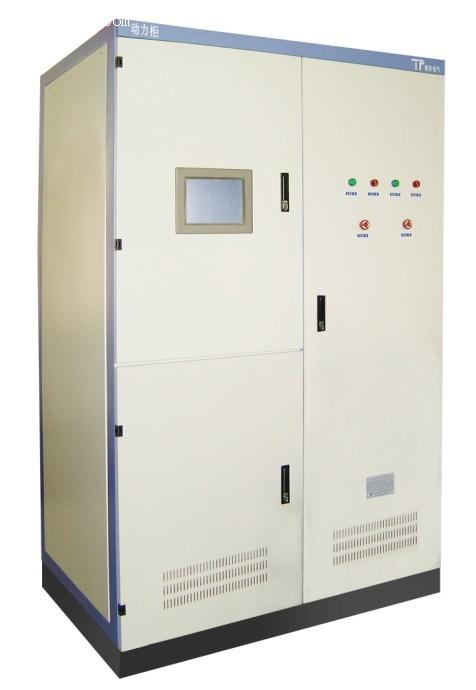

• BTS100系列动力电池组综合测试系统

一.    产品概述

         BTS100动力电池组综合测试系统能够模拟电动自行车运行的各种工况，对动力电池组进行电池性能综合测试，通过测试数据帮助企业分析出每个单体电池的优劣状况，为动力电池的生产、应用及研究提供科学数据，适用于蓄电池检测机构采用不同国家、行业或企业标准对100V以下由2V、3.2V、3.5V、6V、12V等系列蓄电池组成的蓄电池组的电气性能进行综合测试。

二.    功能特点

• 具有恒流、恒流限压/限时、恒压、恒压限流、变流（斜率）、脉冲、恒功率、恒电阻等充放电工作方式；
• 阶段转换条件可以是时间、总电压、总电流、单体电池最高/低电压、安时数、单体电池温度等。
• 循环方式为充电、放电、静置等阶段的任意组合；
• 具有掉电、过流、过压、缺相、开路、反接、短路等多重保护功能；
• 可检测单体电池电压、单体电池温度、总电压、总电流、容量、总能量等；
• 用户可自由定义每个步骤的电流、电压、功率、安时、瓦时、温度和时间等工艺点。
• 步骤截止条件可以是: 循环次数、电流、电压、功率、安时、瓦时、温度和时间等；
• 具有强大的数据查询、分析、管理功能。
• 采用原装进口MOSFET功率器件作为恒流载体，具有电流、电压精度高、稳定性强、响应快等特点。
• 强大的系统软件可使每组（只）电池的检测数据实现保存、调用、绘制图表和打印各种充放电曲线等。
• 对由单只2V、3.2V、3.5V、6V、12V系列蓄电池组成的电池组，输出电压范围为50V~ 120V, 输出电流范围为: 10A ~ 500A;其它规格可根据客户的实际需求定制；
• 支持多通道并联运行模式；
• 提供宽广的测试平台，支持蓄电池组各种工况测试；
• 支持CAN, RS485,以太网通讯,可与BMS通讯实现数据对接;

三.    技术指标

• 电池组电压控制精度：       ≤±0.1%F.S
• 电池组电流控制精度：       ≤±0.1%F.S
• 单体电池电压检测精度：     ≤±0.1%F.S
• 单体电池温度检测精度：     ≤± 1℃
• 时间控制精度：             ≤±10S/24H
• 电压控制范围：             50V ~120V
• 电流控制范围：             1%-100%
• 最小记录间隔：             0.5S
• 整机效率                 >0.85
• 平均无故障工作时间       >3000h
• 截止条件支持             Time, EV, EC, Ah, Wh, △V, dv/dt
• 程序测试工步             1 to 9999
• 程序循环次数             1 to 9999

四.    规格型号

BTS100系列动力电池组综合测试系统型号格式如下:

BTS100 —  X / X

BTS100系列动力电池组综合测试系统

输出最大额定电压

输出最大额定电流
