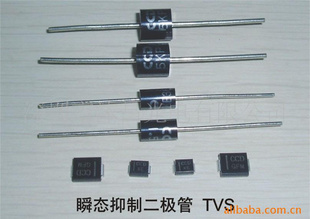

瞬态二极管

瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极 管形式的高效能保护器件。当TVS 二极管的两极受到反向瞬态高能量冲击时，它 能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的 浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流 低、击穿电压偏差 、箝位电压较易控制、无损坏极限、体积小等优点。

　　目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表 （电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、 RF 耦合/IC 驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

三大特点

　　1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

　　2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms；而 一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。

　　3、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。

TVS的特性及主要参数

　　1、TVS 的特性曲线

　　TVS 的电路符号与普通稳压二极管相同。它的正向特性与普通二极管相同；反向特性为典型的PN 结雪崩器件。 在瞬态峰值脉冲电流作用下，流过TVS 的电流，由原来的反向漏电流ID上 升到IR 时，其两极呈现的电压由额定反向关断电压VWM 上升到击穿电压VBR，TVS 被击穿。随着峰值脉冲电流的出现，流过TVS 的电流达到峰值脉冲电流IPP。在其两极的电压被箝位到预定的最大箝位电压以下。尔后，随着脉冲电流按指数衰减，TVS 两极的电压也不断下降，最后恢复到起始状态。这就是TVS 抑制可能出现的浪涌脉冲功率，保护电子元器件的整个过程。

　　2、TVS 的特性参数

　　①最大反向漏电流ID和额定反向关断电压VWM。VWM 是TVS 最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断状态，流过它的电流应 于或等于其最大反向漏电流 ID。

　　②最小击穿电压VBR 和击穿电流IR

　　VBR 是TVS 最小的雪崩电压。25℃时，在这个电压之前，TVS 是不导通的。 当TVS 流过规定的1mA 电流（IR）时，加入TVS 两极间的电压为其最 击穿电压VBR。按TVS 的VBR 与标准值的离散程度，可把TVS 分为±5%VBR和平共处± 10%VBR 两种。对于±5%VBR来说，VWM=0.85VBR；对于±10%VBR 来说，VWM=0.81 VBR。

　　③最大箝拉电压VC 和最大峰值脉冲电流IPP 当持续时间为20微秒的脉冲峰值电流IPP 流过TVS 时，在其两极间出现的 最大峰值电压为VC。它是串联电阻上和因温度系数两者电压上升的组合。VC 、IPP反映 TVS 器件的浪涌抑制能力。VC 与VBR 之比称为箝位因子，一般在1.2~1.4之间。

　　④电容量C

　　电容量C 是TVS 雪崩结截面决定的、在特定的1MHZ频率下测得的。C 的大与TVS 的电流承受能力成正比，C 过大将使信号衰减。因此，C 是数据接口电路选用TVS 的重要参数。

　　⑤最大峰值脉冲功耗PM

　　PM 是TVS 能承受的最大峰值脉冲耗散功率。其规定的试验脉冲波形和各种 TVS 的PM 值，请查阅有关产品手册。在给定的最大箝位电压下，功耗PM 越大，其浪涌电流的承受能力越大；在给定的功耗PM 下，箝位电压VC 越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且TVS 所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率（持续时间与间歇时间之比）为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS 损坏。

　　⑥箝位时间TC

　　TC 是从零到最小击穿电压VBR 的时间。对单极性TVS 于1×10-12秒；对双极性TVS 于是1×10-11 秒。具，美容设备等。
