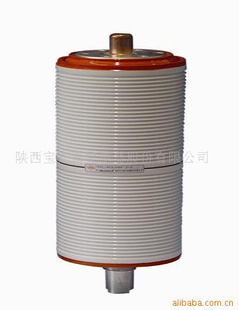

供应TD22-40.5/1250-31.5灭弧室
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月19日
| 品牌 | 宝光 | 型号 | TD22-40.5/1250-31.5（TD8203A） |
| 极数 | 1P | 额定频率 | 50（Hz） |
| 额定绝缘电压 | 40.5k（V） | 灭弧方式 | 真空断路器 |
| 机械寿命 | 1（万次） | 产品认证 | ISO9001-2000 |
参数名称
参数值
单位 | 额定电压 | 40.5 | kV | | 额定电流 | 1250 | A | | 额定频率 | 50 | Hz | | 短时(1min)工频耐受电压 | 95 | kV | | 雷电冲击耐受电压 | 185 | kV | | 额定短路开断电流 | 31.5 | kA | | 额定峰值耐受电流 | 80 | kA | | 额定短路关合电流 | 80 | kA | | 额定短时耐受电流 | 31.5 | kA | | 额定短路持续时间 | 4 | s | | 额定单个电容器组开断电流 | 630 | A | | 额定背对背电容器组开断电流 | 400 | A | | 额定操作顺序 | O-0.3(0.5)s-CO-180s-CO | | | 额定短路开断电流次数 | 20 | 次 | | 机械寿命 | 10000 | 次 | | 触头自闭力 | 170±40 | N | | 额定开距下的触头反力 | 310±40 | N | | 额定触头压力下限时的回路电阻 | 30 | μΩ | | 触头允许磨损厚度 | 3 | mm | | 真空灭弧室内部气体压力 | 0.001 | Pa | | 运动部分的质量 | 2.98 | kg | | 真空灭弧室质量 | 11.1 | kg | | 触头开距 | 22±2 | mm | | 平均分闸速度 | 1.8±0.2 | m/s | | 平均合闸速度 | 0.65±0.15 | m/s | | 额定触头压力 | 3100±200 | N | | 触头合闸弹跳时间 | 3 | ms | | 触头合闸和分闸不同期性 | 2 | ms | | 分闸触头反弹幅值 | 2 | mm | | 外径 | 140 | mm | | 安装高度 | 344 | mm | | 外形 | 伞裙、中封、爬距≥480 | |
|
典型用途：配ZN85-40.5 （3AV3） 小型化、 KYN61-40.5
