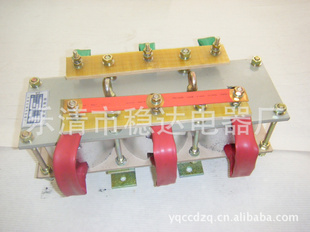

频敏变阻器系列

我公司专业生产BP1、BP2、BP3、BP4、BP6、BP8Y系列频敏变阻器

公司直销，质量保证，价格低廉，欢迎来电洽谈

乐清市稳达电器厂

电话：0577-62884971    传真：0577-62871236    手机：13588985958

BP1系列频敏变阻器

本系列频敏变阻器作为50HZ三相交流卷线型，容量自22KW至2240KW电动机的起动，反接之用。

（1）按铁芯厚度尺寸不同分类：BP1—000(0号铁芯)

BP1—200(2号铁芯)    BP1—300(3号铁芯)  BP1—400(4号铁芯)

BP1—500(5号铁芯)

（2）按起动负载类型分：偶尔起动，重复短时工作制起动。

BP1—200  BP1—300型适用于偶尔起动的传动设备，如水泵、容压机、轧钢机、锯床、矿用皮带等容量自22KW至2240KW。

BP1—000  BP1—400  BP1—500型适用重复短时工作制的传动设备、如辊道、推钢机、升降台、桥式吊车等容量自2.2KW至125KW。

BP1-204,BP1-205,BP1-206,BP1-208,BP1-210,BP1-212,BP1-305,BP1-306,BP1-308,BP1-310,BP1-312,BP1-316,BP1-406,BP1-408,BP1-410,BP1-412,BP1-416,BP1-504,BP1-506,BP1-510,BP1-512,

BP1-204/16003,  BP1-204/12504,  BP1-204/10005,  BP1-204/8006, BP1-205/10005,BP1-205/8006,   BP1-205/6308,   BP1-205/5010,   BP1-205/4012,  BP1-205/12504,BP1-206/10005  ,BP1-206/8006,   BP1-206/6308,   BP1-206/5010,  BP1-206/4012,

BP1-206/3216,BP1-208/10005,BP1-208/8006,BP1-208/6308,BP1-208/5010,BP1-208/4012,BP1-208/3216,BP1-208/2520,BP1-210/8006,BP1-210/6308,BP1-210/5010,BP1-210/4012,BP1-210/3216,BP1-210/2520,BP1-212/4012,BP1-212/3216,

BP1-212/2520,BP1-212/2025,BP1-212/1632,BP1-305/5016,BP1-305/4020,BP1-305/3225,BP1-305/2532,BP1-305/2040,

BP1-305/6312,BP1-306/5016,BP1-306/4020,BP1-306/3225,BP1-306/2532,BP1-306/2040,BP1-306/1650,BP1-306/6312,

BP1-306/5016,BP1-306/4020,BP1-306/3225,BP1-306/2532,BP1-308/4020,BP1-308/3225,BP1-308/2532,BP1-308/2040,

BP1-308/1650,BP1-308/6312,BP1-308/5016,BP1-310/4020,BP1-310/3225,BP1-310/2532,BP1-310/2040,BP1-310/1650,

BP1-310/5016,BP1-310/6312,BP1-312/4020,BP1-312/3225,BP1-312/2532,BP1-312/2040,BP1-312/1650,BP1-312/5016,

BP1-312/6312,BP1-316/4020,BP1-316/3225,BP1-316/2532,BP1-316/2040,BP1-316/1650,BP1-316/5016,BP1-316/6312,

BP1-316/1650,BP1-003/11203,BP1-005/10004,BP1-005/10003,BP1-005/8003,BP1-008/10004,BP1-008/8004,

BP1-008/8006,BP1-008/8003,BP1-506/8006,BP1-506/5010,BP1-506/6308,BP1-506/10005,BP1-508/5010,BP1-508/6308,

BP1-508/8006,BP1-512/3216,BP1-512/4010,BP1-512/4012,BP1-512/6310,BP1-512/4016,BP1-512/5010,BP1-406/6316,

BP1-406/3225,BP1-406/6308,BP1-406/5010,BP1-406/6312,BP1-406/3232,BP1-406/8006,BP1-406/5016,BP1-406/2532,

BP1-406/8010,BP1-410/3225,BP1-410/5016,BP1-410/4016,BP1-410/2525,BP1-410/3216,BP1-410/2532,BP1-410/5012,

BP1-410/4020,BP1-410/2040,BP1-412/2532,BP1-412/5016,BP1-412/3216,BP1-412/4012,BP1-412/3232,BP1-412/2032,

BP1-412/4016,BP1-412/4020,BP1-412/3225,BP1-408/5016,BP1-408/4016,BP1-408/5010,BP1-408/4012,BP1-408/3216,

BP1-408/5012,BP1-408/8010,BP1-408/8006,BP1-408/4020,BP1-408/6308,BP1-408/3232,BP1-012/8004,BP1-012/6306,

BP1-012/6304,BP1-012/6305,BP1-510/5008,BP1-510/4010,BP1-510/6304,BP1-510/5006,BP1-510/6306,BP1-510/8004,

BP1-510/6308,BP1-510/5010,BP1-510/8006,BP1-004/10003,BP1-006/10003,BP1-006/8004,BP1-010/8004,BP1-010/6305,

BP1-504/12504,BP1-504/10005,BP1-416/2040,BP1-416/3225,BP1-416/1650,BP1-416/2532

                        BP2系列频敏变阻器

1、BP1-700系列频敏变阻器（以下简称变阻器）系接于三相交流50HZ绕线型异步电动机（JR、JRZ、JRQ等）转子回路中，作为短时起动之用。

2、BP2-400、600系列频敏变阻器。接于三相交流50HZ绕线异步电动机（JZR、JZR2型）转子回路中，作为重复短时起动，及反接或动力制动之用。

   BP2-701，BP2-702，BP2-703，BP2-704，BP2-604，BP2-608，BP2-610，BP2-612，BP2-616，BP2-620，BP2-624，BP2-626，BP2-628

BP2-701/3613，BP2-701/4113，BP2-701/4713，BP2-701/5409，BP2-701/6209，BP2-701/8206，BP2-701/9506，BP2-701/10906，BP2-701/12506，BP2-701/14404，BP2-702/2426，BP2-702/2722，BP2-702/3122，BP2-702/3618，BP2-702/4115，BP2-702/4713，BP2-702/5413，BP2-702/6213，BP2-702/7209，BP2-702/8209，BP2-702/9506，BP2-703/2130，BP2-703/2426，BP2-703/2722，BP2-703/3122，BP2-703/3618，BP2-703/4115，BP2-703/4713，BP2-703/5413，BP2-703/6213，BP2-703/7209，BP2-703/8209，BP2-704/1836，BP2-704/2130，BP2-704/2426，BP2-704/2722，BP2-704/3122，BP2-704/3618，BP2-704/4115，BP2-704/4713，BP2-704/5413，BP2-704/6213

                         BP3系列频敏变阻器

一、用途

本系列频敏变阻器适用于容量自2.2至125KW，JZR、JZR2系列绕线型三相异步感应电动机频繁操作情况下的起动。频敏变阻器常接于电动机的转子回路中，一般不另装短接设备。

二、型号意义同BP1系列相同。

三、工作条件

  第一类：稍频繁，每小时100-400次，机械车间的桥式吊车上除主钩外，平移机构上的电机，出炉辊道，拉钢机等，大多数刚起动就断电的情况。

  第二类：较频繁，每小时400-600次。冶金轧钢车间桥式吊车，除主钩外，平移机构上的电机，轧机前后工作辊道，延伸辊道等，大多数刚起动就断电。

  第三类：频繁操作，每小时600-1000次，升降后，升降台辊道，压下装置，拔钢机，轧机中辊。

                        BP4系列频敏变阻器

BP4系列频敏变阻器适用于三相交流50HZ，容量14至1000kW的绕线型电动机，接于电动机转子回路中，作为偶尔起动用。本系列频敏变阻器分轻载起动和重载起动两种，轻载起动型用于空压机、冷冻机、机床、抽风机等，重载起动型用于球磨机、破碎机、皮带机等。

频敏变阻器是一个损耗很大的电抗器，其铁芯采用厚钢管，钢管外装有线圈，即轻载起动频敏变阻器。对重载起动变阻器在线圈外加套铝管，铝管为二次短路线圈，它具有提高功率因数和增大起动转矩的作用。

BP4-02501/11504，BP4-02501/12505，BP4-02501/10006，BP4-02501/08008，BP4-02501/24504，BP4-02501/19605，BP4-02501/14006，BP4-02501/11208，BP4-02501/09010，BP4-04002/11208，BP4-04002/09010，BP4-04002/07113，BP4-04002/05616，BP4-04002/04520，BP4-04002/03625，BP4-04002/10010，BP4-04002/08012，BP4-04002/06316，BP4-04002/05020，BP4-04002/04025，BP4-04002/03232，BP4-04002/10006，BP4-04002/08008，BP4-04002/06310，BP4-04002/05013，BP4-04002/04016，BP4-04002/03220，BP4-04002/15506，BP4-04002/12508，BP4-05003/11206，BP4-05003/09008，BP4-05003/07110，BP4-05003/05613，BP4-05003/04516，BP4-05003/03620，BP4-05003/12508，BP4-05003/10010，BP4-05003/08013，BP4-05003/06316，BP4-05003/05020，BP4-05003/04025，BP4-05003/11210，BP4-05003/07116，BP4-05003/05620，BP4-05003/04525，BP4-05003/03632，BP4-05003/09012，BP4-06304/16006，BP4-06304/12508，BP4-06304/10010，BP4-06304/08013，BP4-06304/06316，BP4-06304/05020，BP4-06304/17908，BP4-06304/14010，BP4-06304/11213，BP4-06304/09016，BP4-06304/07120，BP4-06304/05625，BP4-06304/16010，BP4-06304/12512，BP4-06304/10016，BP4-06304/08020，BP4-06304/06325，BP4-06304/05032，BP4-08005/11210，BP4-08005/09013，BP4-08005/07116，BP4-08005/05620，BP4-08005/04525，BP4-08005/03632，BP4-08005/12513，BP4-08005/10016，BP4-08005/08020，BP4-08005/06325，BP4-08005/05032，BP4-08005/04040，BP4-08005/11216，BP4-08005/09020，BP4-08005/07125，BP4-08005/05632，BP4-08005/04540，BP4-08005/03650，BP4-08005/10020，BP4-08005/08025，BP4-08005/06332，BP4-08005/05040，BP4-10006/12510，BP4-10006/10013，BP4-10006/08016，BP4-10006/06320，BP4-10006/05025，BP4-10006/14032，BP4-10006/14013，BP4-10006/11216，BP4-10006/09020，BP4-10006/07125，BP4-10006/05632，BP4-10006/04540，BP4-10006/12516，BP4-10006/10020，BP4-10006/08025，BP4-10006/06332，BP4-10006/05040，BP4-10006/04050，BP4-10006/09025，BP4-10006/07132，BP4-10006/05640，BP4-10006/04550，BP4-12507/11213，BP4-12507/09016，BP4-12507/07120，BP4-12507/05625，BP4-12507/04532，BP4-12507/03640，BP4-12507/12516，BP4-12507/10020，BP4-12507/08025，BP4-12507/06332，BP4-12507/05040，BP4-12507/04050，BP4-12507/11220，BP4-12507/09025，BP4-12507/07132，BP4-12507/05640，BP4-12507/04550，BP4-12507/03662，BP4-16008/08020，BP4-16008/06325，BP4-16008/05032，BP4-16008/04040，BP4-16008/09025，BP4-16008/07132，BP4-16008/05640，BP4-16008/04550，BP4-16008/08032，BP4-16008/06340，BP4-16008/05050，BP4-16008/04063，BP4-16008/10025，BP4-20009/09020，BP4-20009/07125，BP4-20009/05632，BP4-20009/04540，BP4-20009/10025，BP4-20009/08032，BP4-20009/06340，BP4-20009/05050，BP4-20009/09032，BP4-20009/07140，BP4-20009/05650，BP4-20009/04563，BP4-25010/09020，BP4-25010/07125，BP4-25010/05632，BP4-25010/04540，BP4-25010/10025，BP4-25010/08032，BP4-25010/06340，BP4-25010/05050，BP4-25010/09032，BP4-25010/07140，BP4-25010/05650，BP4-25010/04563，BP4-31511/08025，BP4-31511/06332，BP4-31511/05040，BP4-31511/04050，BP4-31511/09032，BP4-31511/07140，BP4-31511/05650，BP4-31511/04563，BP4-31511/08040，BP4-31511/06350，BP4-31511/05063，BP4-31511/06340，BP4-40012/10025，BP4-40012/08032，BP4-40012/06340，BP4-40012/05050，BP4-40012/11232，BP4-40012/09040，BP4-40012/09050，BP4-40012/07150，BP4-40012/05663，BP4-40012/10040，BP4-40012/08050，BP4-40012/06363，BP4-40012/07140，BP4-50013/11225，BP4-50013/09032，BP4-50013/07140，BP4-50013/05650，BP4-50013/05063，BP4-50013/12532，BP4-50013/10040，BP4-50013/08050，BP4-50013/06363，BP4-50013/06340，BP4-50013/11240，BP4-50013/09050，BP4-50013/07163

                        BP6系列频敏变阻器

 本系列频敏变阻器主要用于交流50HZ三相交流绕线型异步电动机，作满载起动用。

   BP6系列频敏变阻器为四管式结构，它由铁芯和绕组两部分组成。铁芯部分每相共有4个环，最外层和第三层是钻环，第二层和最里层是铁环，归铁为厚钢板。

   BP6系列变阻器使电机在2.5倍额定电流的起动电流下，能得到1.3倍额定力矩的恒起动力矩，能起动带额定负载的电动机。本变阻器能连续起动三次，总的起动时间不超过90秒。

BP6-1/6325,BP6-1/8025,BP6-1/4040,BP6-1/5040,BP6-1/5032,BP6-1/6332,BP6-2/4040,BP6-2/5040,BP6-2/5032,BP6-2/6332,BP6-2/3250,BP6-2/4050

                      BP8Y系列频敏变阻器

BP8Y系列频敏变阻器适用于容量自1.5至200KW,交流50HZ,YZR系列起重冶金用三相异步电动机频繁操作情况下的起动及反接设备。该异步电动机的转子回路中接入变阻器，一般采用常接方式，不需另装接触器等短接设备。

BP8Y-103，BP8Y-105，BP8Y-108，BP8Y-110，BP8Y-112，BP8Y-806，BP8Y-808，BP8Y-810，BP8Y-812，BP8Y-906，BP8Y-908，BP8Y-910，BP8Y-912

BP8Y-103/8003，BP8Y-103/7103，BP8Y-105/4504，BP8Y-105/6303，BP8Y-108/5004，BP8Y-108/6303，BP8Y-108/4005，BP8Y-108/2008，BP8Y-112/4004，BP8Y-112/2805，BP8Y-112/6305，BP8Y-808/6306，BP8Y-808/6008，BP8Y-808/6308，BP8Y-808/3612，BP8Y-808/10005，BP8Y-808/4012，BP8Y-808/5010，BP8Y-808/4510，BP8Y-812/6308，BP8Y-812/5012，BP8Y-812/3216，BP8Y-812/8006，BP8Y-812/5610，BP8Y-806/6305，BP8Y-810/6306，BP8Y-810/6308，BP8Y-810/4510，BP8Y-810/5010，BP8Y-908/5612，BP8Y-908/3620，BP8Y-908/3216，BP8Y-908/3220，BP8Y-908/2225，BP8Y-908/4016，BP8Y-908/5016，BP8Y-908/4516，BP8Y-908/3616，BP8Y-908/2525，BP8Y-110/5004，BP8Y-110/1832，BP8Y-110/3625，BP8Y-910/3616，BP8Y-910/2825，BP8Y-910/4025，BP8Y-910/5012，BP8Y-910/4016，BP8Y-910/3625，BP8Y-910/3225，BP8Y-910/3216，BP8Y-910/2230，BP8Y-910/5010，BP8Y-910/2820，BP8Y-910/3220，BP8Y-910/4012，BP8Y-910/3612，BP8Y-910/3212，BP8Y-906/4512，BP8Y-906/2225，BP8Y-906/1832，BP8Y-906/4520，BP8Y-906/3620，BP8Y-912/3220，BP8Y-912/2825，BP8Y-912/4516，BP8Y-912/5616，BP8Y-912/2820，BP8Y-912/1832，BP8Y-912/3620，BP8Y-912/3216，BP8Y-912/2225，BP8Y-912/5612，BP8Y-912/1632，BP8Y-912/2816，BP8Y-912/1620，BP8Y-912/1830
