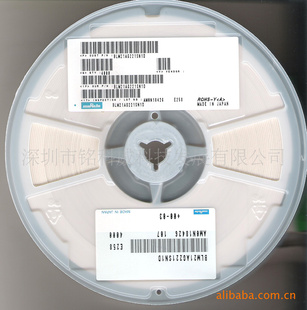

供应贴片磁珠BLM21PG221SN1
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月19日
| 应用范围 | 滤波 | 种类 | 电感磁珠 |
| 品牌 | MURATA/村田 | 型号 | BLM21PG221SN1 |
| 封装形式 | 贴片磁珠 | 绕线形式 | 非绕线 |
| 导磁体性质 | 磁芯 | 磁芯形状 | 贴片型 |
| 工作频率 | 高频 | 安装方式 | 贴片式 |
| 骨架材料 | 。。 | 品质因数Q | 。。 |
| 电感量 | 220R（mH） | 允许误差 | +-25% |
| 感抗XL | 。（Ω） | 额定电流 | 。。（mA） |
| 分布电容 | 。。（F） | 标称电压 | 。。（V） |
貼片磁珠1206 0805 0603 0402
磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。
磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加.
特征：
高可靠性
贴片磁珠是用单片无机材料制作的,可限制磁通量之漏损.因而使 EMI 问题最小化 ,贴片磁珠对於不稳定的接地也相当有效。
小型贴片形设计
贴片形设计使贴片磁珠很适宜自动安装。
高焊锡耐热
高品质的端子适应流 焊和回流焊。
明确的高频性
贴片磁珠的高频系列阻抗性精确,适用於高速信号线。
无铅环保
