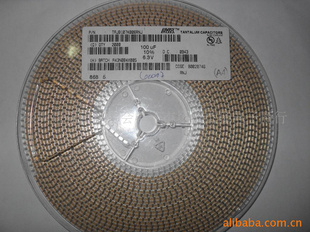

长期供应AVX钽电容 贴片钽电容 A型 B型 C型 D型
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月19日
| 品牌 | AVX | 型号 | TAJB107006RNJ |
| 介质材料 | 钽电解 | 应用范围 | 高压 |
| 外形 | 方块状 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 调节方式 | 固定 |
| 引线类型 | 轴向引出线 | 允许偏差 | ±10（%） |
| 耐压值 | 6.3（V） | 标称容量 | 100UF（uF） |
| 额定电压 | 6.3（V） | | |
全系列贴片电容 型号齐全 大量现货库存 可订货 欢迎咨询
贴片钽电容封封装及规格和参数资料
贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
固体钽电容特性
优点：
体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能
容量误差小
等效串联电阻小(ESR),高频性能好
缺点：
耐电压不够高
电流小
价格高
贴片钽电容封装、尺寸封装尺寸：毫米（英寸）
封装尺寸：毫米（英寸） |
|
Code | EIA
Code | L±0.20 (0.008) | W+0.20 (0.008)
-0.10 (0.004) | H+0.20 (0.008)
-0.10 (0.004) | W1±0.20 (0.008) | A+0.30 (0.012)
-0.20 (0.008) | S Min. | A | 3216-18 | 3.20 (0.126) | 1.60 (0.063) | 1.60 (0.063) | 1.20 (0.047) | 0.80 (0.031) | 1.80 (0.071) | B | 3528-21 | 3.50 (0.138) | 2.80 (0.110) | 1.90 (0.075) | 2.20 (0.087) | 0.80 (0.031) | 1.40 (0.055) | C | 6032-28 | 6.00 (0.236) | 3.20 (0.126) | 2.60 (0.102) | 2.20 (0.087) | 1.30 (0.051) | 2.90 (0.114) | D | 7343-31 | 7.30 (0.287) | 4.30 (0.169) | 2.90 (0.114) | 2.40 (0.094) | 1.30 (0.051) | 4.40 (0.173) | E | 7343-43 | 7.30 (0.287) | 4.30 (0.169) | 4.10 (0.162) | 2.40 (0.094) | 1.30 (0.051) | 4.40 (0.173) | V | 7361-38 | 7.30 (0.287) | 6.10 (0.240) | 3.45±0.30
(0.136±0.012) | 3.10 (0.120) | 1.40 (0.055) | 4.40 (0.173) | W1 dimension applies to the termination width for A dimensional area only. |
|
AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
电容量 | 85°C时DC额定电压（VR） |
μF | Code | 2.5V (e) | 4V (G) | 6.3V (J) | 10V (A) | 16V (C) | 20V (D) | 25V (E) | 35V (V) | 50V (T) |
0.10
0.15
0.22 | 104
154
224 | | | | | | | | A
A
A | A
A/B
A/B |
0.33
0.47
0.68 | 334
474
684 | | | | | | |
A
A
| A
A/B
A/B | B
B/C
B/C |
1.0
1.5
2.2 | 105
155
225 | | | | |
A
| A
A
A/B | A
A/B
A/B | A/B
A/B/C
A/B/C | B/C
C/D
C/D |
3.3
4.7
6.8 | 335
475
685 | | |
A
|
A
A
| A/B
A/B
A/B | A/B
A/B
A/B/C | A/B
B
B/C | B/C
B/C/D
C/D | C/D
D
D |
10
15
22 | 106
156
226 | | | A
A
A | A
A/B
A/B | A/B/C
A/B/C
B/C/D | B/C
B/C
B/C/D | C/D
C/D
C/D | C/D/E
C/D
D/E | D/E
E
V |
33
47
68 | 336
476
686 |
A
A
| A
A
B | A
A/B/C
B/C | A/B/C
B/C
B/C | B/C/D
C/D
C/D | C/D
C/D/E
D/E | D/E
D/E
E/V | D/E/V
E/V
V | |
100
150
220 | 107
157
227 | B
B
B/D | B
B/C
B/C/D | B/C
C/D
C/D/E | C/D
C/D/E
D/E | D/E
D/E/V
E/V | D/E/V
E/V | V | | |
330
470
680 | 337
470
680 | D
C/D
D/E | C/D
D/E
D/E | D/E
D/E/V
E/V | D/E/V
E/V | | | | | |
1000
1500
2200 | 108
158
228 | D/E
D/E/V
V | D/E/V
E/V | V | | | | | | |
