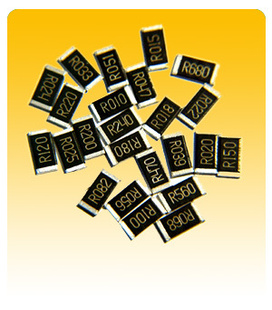

贴片电阻简述

片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿，高温，温度系数小。(注：以下片式固定电阻器皆叫做贴片电阻)

贴片电阻分类

贴片电阻分为以下几大类：

类型参考国际的分类

常规系列厚膜贴片电阻

General purpose General purpose, 0201 - 0805

General purpose, 1206 - 2512

高精度高稳定性贴片电阻

High precision - high stability High precision - high stability, 0201 - 0603

High precision - high stability, 0805 - 1210

High precision - high stability, 2010 - 2512

常规系列薄膜贴片电阻

General purpose thin film General purpose thin film, 0201-2512

低阻值贴片电阻

Low ohmic Low ohmic, 0402 - 1206

Low ohmic, 2010 - 2512

贴片电阻阵列

Arrays Arrays, convex and concave

贴片电流传感器

SMD current sensors Current Sensors - Low TCR

贴片网络电阻器

Network Network, T-type and L-type

贴片电阻封装与尺寸

贴片电阻的封装与尺寸如下表：

英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm) a(mm) b(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

贴片电阻封装与功率的关系

贴片电阻的封装与功率关系如下表：

封装额定功率@ 70°C最大工作电压(V)英制(mil)公制(mm)常规功率系列提升功率系列

0201 0603 1/20W / 25

0402 1005 1/16W / 50

0603 1608 1/16W 1/10W 50

0805 2012 1/10W 1/8W 150

1206 3216 1/8W 1/4W 200

1210 3225 1/4W 1/3W 200

1812 4832 1/2W / 200

2010 5025 1/2W 3/4W 200

2512 6432 1W / 200

注：电压=√功率x电阻值(P=V2/R)或最大工作电压两者中的较小值

贴片电阻的特性

·体积小，重量轻；

·适应再流焊与波峰焊；

·电性能稳定，可靠性高；

·装配成本低，并与自动装贴设备匹配；

·机械强度高、高频特性优越。
