贴片电阻简述

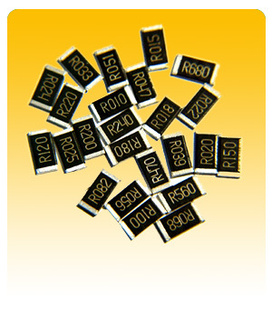

片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿，高温，温度系数小。(注：以下片式固定电阻器皆叫做贴片电阻)

贴片电阻分类

贴片电阻分为以下几大类：

类型参考国际的分类

常规系列厚膜贴片电阻

General purpose General purpose, 0201 - 0805

General purpose, 1206 - 2512

高精度高稳定性贴片电阻

High precision - high stability High precision - high stability, 0201 - 0603

High precision - high stability, 0805 - 1210

High precision - high stability, 2010 - 2512

常规系列薄膜贴片电阻

General purpose thin film General purpose thin film, 0201-2512

低阻值贴片电阻

Low ohmic Low ohmic, 0402 - 1206

Low ohmic, 2010 - 2512

贴片电阻阵列

Arrays Arrays, convex and concave

贴片电流传感器

SMD current sensors Current Sensors - Low TCR

贴片网络电阻器

Network Network, T-type and L-type

贴片电阻封装与尺寸

贴片电阻的封装与尺寸如下表：

英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm) a(mm) b(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

贴片电阻封装与功率的关系

贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。

1．尺寸系列贴片电阻系列一般有7种尺寸，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。另一种是米制代码，也由4位数字表示，其单位为毫米。不同尺寸的电阻，其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。

2．阻值系列标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多)，其中最常用的是E-24(电阻值的允差为±5％)，如表2所示。

贴片电阻表面上用三位数字来表示阻值，其中第一位、第二位为有效数，第三位数字表示后接零的数目。有小数点时用“R”来表示，并占一位有效位数。标称阻值代号表示方法如表3所示。

3．允差贴片电阻(碳膜电阻)的允差有4级，即F级，±l％；G级，±2％；J级，±5％；K级，±10％。

4．温度系数贴片电阻的温度系数有2级，即w级，±200ppm／℃；X级，±lOOppm／℃。只有允差为F级的电阻才采用x级，其它级允差的电阻一般为w级。

5．包装主要有散装及带状卷装两种。

贴片电阻的工作温度范围为-55--+125℃，最大工作电压与尺寸有关：0402及0603为50V，0805为150V，其它尺寸为200V。

目前应用最广的贴片电阻的尺寸代码是0805及1206．并且逐步有趋势向0603发展。最常用的允差为J级。
