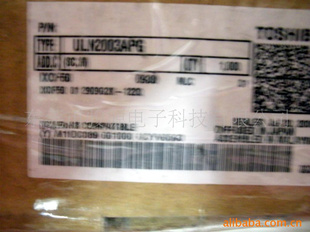

集成电路IC ULN2003APG
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | 东芝TOSHIBA | 型号 | ULN2003APG |
| 批号 | 10年 | 封装 | DIP16 |
| 营销方式 | 现货 | 产品性质 | 热销 |
| 处理信号 | 模拟信号 | 制作工艺 | 半导体集成 |
| 导电类型 | 双极型 | 类型 | 单片机 |
ULN2003APG用途：驱动电路/晶体管阵列
性能、参数：
双列16脚封装,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS电路,由达林顿管组成驱动电路。为单片双极型大功率高速高压大电流达林顿晶体管阵列芯片。其内部由7组达林顿晶体管陈列和相应的电阻网络以及钳位三极管网络构成，具有同时驱动7组负载的能力。
互换：
TDG2003 CD2003 SA2003 MC1413 M54523、TD62303A LV123
ULN2003AP其引脚功能如下：
引脚 主要功能 引脚 主要功能
1 输入1 9 保护端
2 输入2 10 输出1
3 输入3 11 输出2
4 输入4 12 输出3
5 输入5 13 输出4
6 输入6 14 输出5
7 输入7 15 输出6
8 地 16 输出7
