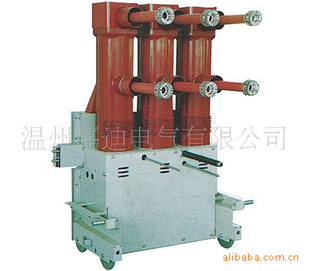

供应ZN85-40.5/1600-31.5型户内高压真空断路器
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | 上海九康 | 型号 | ZN85-40.5/1600-31.5 |
| 极数 | 3P | 额定频率 | 50（Hz） |
| 额定绝缘电压 | 95K（V） | 灭弧方式 | 真空断路器 |
| 机械寿命 | 10000（万次） | 产品认证 | ISO9001 |
ZN85-40.5/1600-25型户内高压真空断路器（以下简称断路器），适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。 断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。 三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。 为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。
2、正常使用条件 a)周围空气温度：最高+40℃，最低-10℃； b)海拔：不超过1000m； c)相对湿度：日平均值不大于95%，月平均值不大于90%； d)水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa； e)周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气及盐雾的污染； f)超出以上条件的要求，由用户同制造单位协定。
3、主要技术参数序号
1额定电压 kV 40.5
2额定频率 Hz 50
3 额定电流 kA 2000
4 额定短路开断电流 31.5
5 额定短路关合电流(峰值) 80
6 4s额定短时耐受电流 31.5
7 额定峰值耐受电流 80
8 1min工频耐压 kV 95
9 雷电冲击耐压(峰值) 185
10 额定操作顺序 0-0.3s-CO-180s-0
11 额定短路开断电流开断次数 次 20
12 机械寿命 10000
13 开断时间 ms ≤80
14 单个电容器组开断电流 A 630
15 背靠背电容器组开断电流 400
16 额定操作电压 V -110/～110，-220/～220
