概述
并联补偿成套装置主要用于提高工频电力系统的功率因数，改善电压质量， 降低线路损耗，充分发挥发电、供电设备的效率。
技术性能及要求

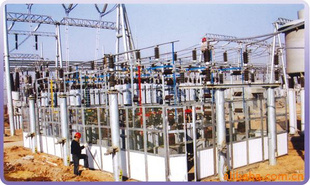

1、并补成套装置由高压并联电容器、串联电抗器、开关(隔离开关、接地开关 、断路器等)、避雷器、熔断器、放电线圈、电流互感器、绝缘子、母排和钢架 组成，装置有框架和柜式两种结构。
2、电容偏差：0~+10%，
每组阁串联段之间的最大与最小电容之比不超过1.01，相间偏差小于1.01。
3、允许在1.1Un工频稳态过电压下长期运行，在此运行状态下，包括所有谐波 分量在内的电压峰值不超过1.2√2Un。
4、允许在由于过电压和高次谐波造成的有效值1.3In的稳态过电流下运行。
5、接线方式：三角形、单星形、双星形。
6、保护方式：装置采用单元电容器专用熔断器作为主保护，电压差动、开口三 角电压、桥式差电流、中性线不平衡电流或电压保护作为后备保护。还设有过流、 母线相间短路速断、过压、失压保护。
7、装置采用不重燃断路器、氧化锌避雷针和串联电抗器，有效地限制操作过电压、 高次谐波和涌流。 |
