概述

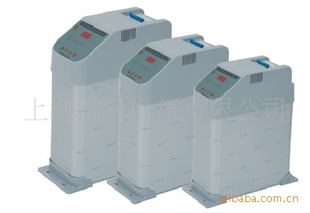

ZUIC系列智能式低压电力电容器(简称智能电容器)是低压配电系统补偿无功功率的专用设备 ，由两台三相电容器或三台单相电容器、两台共补智能复合投切开关或一台分补智能复合开关、无功补偿控制器、小型断路器等四大部件组成，采用微控制器MCU、微型传感器、网络技术等最新科技成果将无功补偿更加智能化，在一个装置里同时达到过零投切、微机保护、电力测量、网络通信、智能控制等功能。智能电容器既可以单台使用，也可以多个并联运行后做成不同容量的补偿系统，具有补偿效果好、维护方便、超低功耗、安全经济的显著特点，是成套设备厂家组装电容补偿装置理想的选择。
功能特点
1、模块化设计：它由电子复合开关电路，线路保护单元，两组共补或三组单相低压电力电容器构成。可以代替由熔丝、电子复合开或 接触器、无功补偿控制器、电力电容器、连接导线组成的无功补偿装置的所有功能。
2、过零投切：采用可控硅过零投切，无涌流，无过电压，无电弧，电容器不需放电，投切速度快，使用寿命长。
3、微机保护：采用先进的单片机抗干扰技术，开机自检复归输出回路，以无功功率取样为物理量，自动优化投切，低无功锁闭，能有效的防止投切振荡。具有投切保护、缺相保护、短路保护、电容器过电流保护、电容器过温度保护、过谐波保护、全面故障自诊断保护功能。
4、电力参数检测及显示：能检测和显示功率因数、电网电压、电网频率、无功功率、电容器电流、电容器体内温度及各种控制参数等。
5、网络功能：具有RS485通讯接口，可单台使用，也可以多台通过RS485接口组网使用，可以不需要外接控制器组装成不同容量的电容补偿装置。
6、性价比高：比采用分立元器件节约成本，减少安装工时，节约导线，维护和升级方便，性能稳定，结构紧凑，外形美观。
应用领域
1、工矿企业配电系统；
2、居民小区配电系统；
3、市政商业建筑；
4、交通隧道配电系统；
5、箱变、成套柜、户外配电箱；
6、电机智能就地补偿；
产品主要技术指标
环境条件
环境温度：-25～60℃；
相对湿度： 30%～85%RH；
海拔高度：≤2000m
电源条件
额定电压：220V～450V；
电压偏差：±5%；
谐波电压：正弦波，总畸变率不大于5%；
谐波电流:公共连接点的谐波电流允许值不超过BG/T14549-1993标准值要求.
工作频率：50Hz
功率消耗：<0.2W/1kvar
电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》中对应条款要求。
测量误差
电 压：≤±0.2%
电 流：≤±0.2%
功 率：≤0.2%；
功率因数：±0.01；
温 度：±1℃。
保护误差
电压：≤0.5%；
电流：≤0.5%；
温度：±1℃
时间：±0.1s
无功补偿参数
无功补偿误差：≤最小电容器容量的50%；
电容器投切时隔：可自己设定在1-250S之间
无功容量：5kvar, 10kvar, 20kvar,40kvar
联机≤32台。
可靠性参数
控制准确率：100%；
投切允许次数：100万次；
电容器容量运行时间衰减率：≦1%/年；
电容器容量投切衰减率：≦0.1%/万次；
年故障率：≦0.1%
与常规装置性能比较
内容 | 常规产品 | 本产品 |
无功补偿投切控制 | 功率因数控制器投切,投切过程中易产生频繁投切震荡,造成电压叠加而损坏装置其它配件. | 控制器为智能控制型产用晶闸管投切单元,具有过零投切功能,确保投切无震荡. |
可以进行手动和自动投切控制 | 可以进行手动和自动投切控制 |
控制器容易出现故障,造成不补偿或过补偿 | 个别机子出现故障自动退出补偿,其它产品正常工作. |
不适应在谐波严重的场合使用,易造成补偿不精确. | 控制器采用微电子设计,负荷瞬间变化也能迅速追踪, 容易实现容量灵活配置. |
投切方式及保护措施 | 采用交流接触器投切时容易产生涌流和过电压，不可频繁投切。 | 采用集传感技术、网络技术和自主研制成果，将其集成智能化、小型化、模块化，具有自动循环投切；三相补偿、分相补偿、混合补偿、分级优化补偿、混合分级优化补偿；过电流/过电压/欠电压/欠电流、失压、缺相、谐波、温度等保护。 |
采用复合开关和可控硅开关进行投切,功耗大,温度较高,开关体积大,过零投切技术不到位,可控硅无有效保护, 因此此类开关故障率极高。 |
电容器上端保护装置为熔断器或断路器,具有过流,过压保护。 |
装置结构 | 单台装置体积大，内部接线复杂，维护不便。 | 产品装置可实现分散补偿和集中补偿模式；具有器件少、温升小、体积小、功耗小、结构简洁、容易实现容量灵活配置、安全性、可靠性、经济性、使用方便等特点。日后改造增容时只需增加智能电容器数量即可.同时可以对车间进行无功就地补偿。 |
单台装置容量小，适合集中补偿。日后增容改造不方便。 |
本产品与常规产品的应用比较
内容 | 常规型产品 | 本产品 | 备注 |
结构模式 | 一台控制器和若干低压电力电容器、交流接触器、电抗器及保护器件等在箱、屏内组装而成。 | 由若干台智能式低压电力电容器在箱、柜内积木式组装而成。 | 接线容易，简单方便 |
功能 | 常规功能。 | 常规功能之外，还具有零投切、过电流/过电压/过温保护、数字显示、测量、控制，以及故障自诊断等功能。 | 零投切减少投切对电网的冲击，提高控制的快速性，同时延长电容器的使用寿命。 |
配置与可调性 | 产品为整体性设备，以远景 需要配置，一次性投资。产品一旦形成后，其配置和无功补偿的调整十分困难。 | 产品为组合式组件设备，可当前需要和经济能力配置，日后可按情况扩展，实现分期投资。在使用现场可以方便地进行容量配置调整，实现无功补偿优化。 | 日后改造和增容方便
通俗简便. |
保护 | 回路电流速切、过流保护，电容器过压、欠压保护。 | 回路电流速切、过流保护，电容器过压、欠压保护，过温保护. | 优越的保护措施，使用更加方便安全. |
体积与重量 | 体积、重量均大。 | 体积小、重量轻。 | 同样设备箱、柜内，一般可多装无功补偿容量3倍以上。 |
生产与运输 | 产品结构复杂、体积大，不易生产、运输。 | 产品结构简洁，体积小，便于生产、运输。 | 节省连接导线、接点80%以上，生产工时减少60%以上。可以分体运输，在使用现场快速组装。 |
功耗 | 功耗大。 | 功耗小。 | 降低器件能耗、导线能耗和接点能耗80%以上，因此设备箱、柜内温升小。 |
测量 | 配电电压、电流、无功功率、功率因数测量。 | 配电电压、电流、无功功率、功率因数测量。 | 本产品不需再装电流表及电压表 |
可靠性 | 控制器是整机可靠性的甁颈，一旦故障则整机失效。 整体元部件种类、数量多，可靠性不易控制。 | 智能式低压电力电容器可自成系统工作，实现低压无功自动补偿功能，个别智能式低压电力电容器故障后自动退出，并不影响其余工作。智能式低压电力电容器达到100万次投切的机械寿命和电气寿命，可靠性高。 | 彻底解决了传统模式无触点继电器、解决常规熔断器,接触器、固态继电器、机电复合开关经常损坏的难题。 |
可维性 | 整体技术诊断与处理比较困难，所需时间长。 | 故障自诊断功能强，结构简洁，装卸方便，现场故障诊断与处理容易。 | 维护故障容易,不需再对每个元器件进行测量. |
经济性 | 装置价格与电容器数量不成比例，数量少价格相对高，反之价格相对低。 | 装置价格与智能式低压电容器数量成正比，数量多总价格与常规型价格相当。 | 单台补偿装置,容量越大,成本越低 |
补偿方式与应用 | 一般用于集中式无功自动补偿场合，不便于分散无功自动补偿，应用面窄。 | 集中、分散两宜，各种均可使用，应用面广。 | 应用起来非常方便 |
详细资料或技术可来电咨询：电话 13918872975 顾卫兵（工程师）
