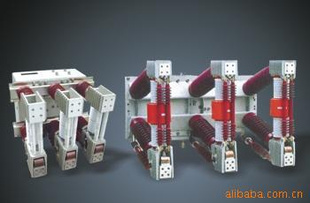

ZN12-12/40.5系列户内高压真空断路器

当前价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日

共有 80 条同类“未分组”产品信息

上一条 …64 65 66 67 68 697071 72 …下一条

详细信息

品牌	九康	型号	ZN12-12/40.5系列户内高压真空断路器
极数	2P	额定频率	50（Hz）
灭弧方式	真空断路器	机械寿命	1（万次）
产品认证	ISO9001

[概述]
　　ZFN12-12系列真空断路器额定电压12kV，三相交流50HZ的户内高压开关设备，是引进德国西门子公司技术制造的产品。操动机构为弹簧储能式，可以及交流或直流操作，亦可及手动操作。　
　　本断路器结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便、适用于发电厂、变电所能输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

[使用环境条件]
海拔高度：不高于1000m。
环境湿度：周围空气温度上限＋40℃,下限-25℃。
相对湿度：日平均值不大于95%,月平均值不大于90%。
地震烈度：低于8度。
无火灾、爆炸危险，无腐蚀性气体及无剧烈振动的场所。

[主要技术参数]

参数名称	单位	型号
Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅹ
额定电压	KV	12	12	12	12	12	12	12	12	12	12
额定电流	A	1250	1600	2000	2500	1600	2000	3150	1600	2000	3150
额定短路开断电流	KV	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
动稳定电流(峰值)	KV	100	100	100	100	100	100	100	100	100	100
4s热稳定电流（50kA为3s）	KV	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
额定短路关合电流(峰值)	KV	100	100	100	100	130	130	130	140	140	140
额定短路电流开断次数	次	50　　　　　　　　　 30　　　　　　　　 12
额定操作顺序	分-3.0s	分－0.3s-合分-180s-合分　　分－180s-合分-180s-合分
额定雷电冲击耐受电压（全波）	KV	75
额定短时工频耐受电压（1分钟）	KV	42
合闸时间	ms	≤75
分闸时间	ms	≤60(50)
机械寿命	次	20000(Ⅰ-Ⅳ)　　10000(V-X)
额定电流开断次数	次	20000(Ⅰ-Ⅳ)　　10000(V-X)
储能电动机功率	W	≈275
储能电动机额定电压	V	≈110 　　220
储能时间	s	≤15
合闸电磁铁额定电压	V	≈110 　　220
分闸电磁铁额定电压	V	≈110 　　220
储能式分励脱扣器额定电压	V	≈110 　　220
合闸联锁器额定电压	V	≈110 　　220
失压脱扣器额定电压	V	≈110 　　220
过流脱扣器额定电压	A	≈5
辅助开关额定电流	A	≈10　　5

注：括号数值为用储能式脱扣器分闸时的时间

机械特性调整参数

参数名称	单位	型式
ⅠⅡⅢⅣ　　　　　ⅤⅥⅦ　　　　　ⅧⅨⅩ
触头行程	mm	11±1　　　　　　11±1　　　　　11±1
触头超行程	mm	8±2　　　　　　　8±2　　　　　　4(+1 -0.5)
合闸速度	m/s	0.6～1.1　　　　　　0.8～1.8　　　　0.8～1.8
分闸速度	m/s	1.0～1.4　　　　　　1.0～1.8　　　　1.0～1.8
触头合闸跳闸时间	ms	≤2
相间中心距离	mm	210±1.5(280±1.5)
三相触头合分闸同期性	ms	≤2
每相回路电阻、	μΩ	≤35
