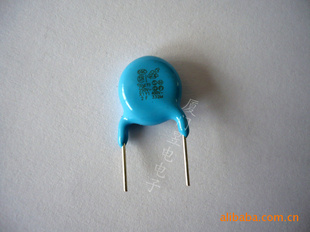

项 目

性 能

试 验 方 法

1

使用温度范围

-25～+85℃

2

外观尺寸

外观无可见损伤，尺寸在规格内

外观用目视法观测，尺寸用游标卡尺测量

3

标识

应清晰可见

用目测法观测

4

电容量

在规定的误差范围内

环境温度：20℃测试频率：1±0.2KHz测试电压：1Vrms

5

损耗DF

B、E、F:≤2.5%

环境温度：20℃  测试频率：10KHz±20%

测试电压：1V±0.2V

6

绝缘电阻I.R

10000MΩ以上

DC500V±50V电压加压60秒

7

耐电压

无异常现象

250VAC

施加AC2500VAC电压60秒

250VAC

施加AC4000VAC电压60秒

8

电容量温度特性

B:±10%

E:+20%/-55%

F:+30%/-80%

分阶段1～5的顺序如下，在电容器到达热稳定时测试

阶段

1

2

3

4

5

温度（℃）

20±2

-25±2

20±2

85±2

20±2

9

端子强度

引线不断，电容器无破裂

拉力

固定电容器，以引出方向加负荷，保持1～5秒

折弯

在引出一半位置折弯90⁰，加负荷并保持5秒，恢复后向相反方向折弯90⁰，加负荷并保持5秒，再恢复原状，循环3次

10

引线可焊性

焊料自由流动，上锡面积不小于总面积的75%

电容器引线浸入2 5%的标准焊剂后，浸入温度为235℃±5℃的焊锡中2±0.5秒，浸入深度为距端子根部1.5～2.0mm

11

耐振性

外观

无损伤

振动频率10～55～10Hz,周期1分钟，振幅0.75mm,三个方向各2小时

ΔC/C

≤±10%

DF

满足原指标

12

耐焊接热

外观

无损伤

焊接温度

260±5℃（产品外径7mm以下）

电容量温度变化率

B、E、F:≤±10%

350±10℃（产品外径8mm以上）

浸入时间

3±0.5秒

浸入深度

距端子根部1.5～2.0mm

试验后测量

24小时后

先进行125℃、20%RH保温1小时预热处理，室温放置24小时后测量初始值

13

稳态湿热

外观

无损伤

温度

40±2℃

ΔC/C

≤±15%

湿度

90～95%RH

试验时间

500+24小时

DF

B、E、F:≤2.5%

试验后测量

24小时

I.R

6000MΩ以上

先进行125℃、20%RH保温1小时预热处理，室温放置24小时后测量初始值

抗电强度

无任何异常

14

耐久性

外观

无损伤

温度

85±2℃

ΔC/C

≤±20%

施加电压

施加AC425V，每隔1小时应将电压升高到AC1000V持续时间0.1秒

试验时间

1000小时

DF

B、E、F:≤2.5%

试验后测量

24小时

I.R

6000 MΩ以上

先进行125℃、20%RH保温1小时预热处理，室温放置24小时后测量初始值

抗电强度

无任何异常
