供应 浙江凯多智能电力电容器（分补3类）！！
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月13日
| 品牌 | 国产 | 型号 | KDJBC-Y-220-10-K |
| 介质材料 | 金属化纸介 | 应用范围 | 低压 |
| 外形 | 长方形 | 允许偏差 | ±20（%） |
应用方式
1 直接应用——就地无功分散补偿
产品使用灵活、方便，可以不需要专用箱、柜，实现各种场合的小容量就地无功自动补偿，效果理想。可以使用的补偿方式有单台三相共、分补，多台三相共、分补以及多台三相混合补偿。
1.单台三相补偿直接应用：
图9 单台三相补偿直接应用电气原理图
单台直接使用，负载电流一般较小，电流取样可使用一次电流互感器，将其二次侧直接引入本产品。图中：A(1)、B(2)、C(3)为智能电力电容器的三相电输入端，分别接入三相四线电Ua、Ub、Uc端，相序不可接错；IB+(8)、IB-(9)是外部取样电流互感器接口；A/D+(4)、B/D-(5)是RS-485接线端头；GND为安全地。
2. 单台分相补偿直接应用：
图10单台分相补偿直接应用电气原理图
电流取样可以使用一次电流互感器。与图9相比，IA+(6)、IA-(7)、IC+(10)、IC-(11) 是外部取样电流互感器接口；N(0)为接零线，接入三相四线电的Un端。
3. 多台三相补偿直接使用
图11 多台三相补偿直接应用电气原理图
图11中TA1,TA2分别代表一次电流互感器和二次电流互感器，电流取样用二次电流互感器。
4. 多台分相补偿直接应用：
图12 多台分相补偿直接应用电气原理图
分相补偿需要三相电流互感器进行三相电流取样，多台分相补偿很少采用。
5. 多台混合补偿直接使用：
图13 多台混合补偿直接应用电气原理图
9.2.2 箱式变中应用
图14箱式变压内使用
在箱式变中积木式组装成无功自动补偿装置，或者与配变综合测控装置相结合，组装成配电监测与无功自动补偿系统，下图14所示，具有占用空间小，生产容易、维护和容量调整方便等显著优越性。

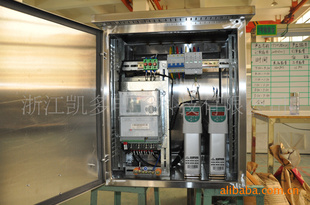

9.2.3 低压成套柜中应用
产品在柜体中积木式组装，构成无功自动补偿装置，打破现有无功自动补偿装置的结构模式，如图18所示，具有电容器过零投切等优异功能以及结构简单、同样柜体可装更多电容器、生产简易、容量可调整性好、运行维护方便等特点。由于每台智能电力电容器上具有运行工况指示和显示，以及可以手动投退操作，因此一般情况下在柜上不装状态指示灯和手动操作开关。
