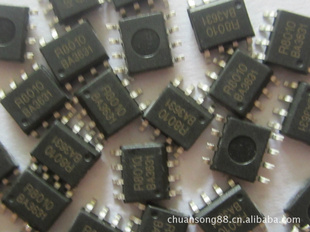

日光灯驱动芯片厂家 上海高亮度LED驱动芯片8010 恒流 电压8-450
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 是否提供加工定制 | 是 | 品牌 | 川松 |
| 型号 | R8010 | 种类 | LED芯片 |
| 颜色 | 黑色 | 形状 | 方片 |
| 亮度 | 高亮 | 电压 | 8-450（V） |
详细介绍
特点：
效率大于>90%
输入电压范围：8~450VAC
恒流驱动LED
可以驱动高达100多个LED串
外部PWM调光
外部线性调光
外部使能
软启动
频率抖动以降低EMI
欠压保护，温度保护，电感饱和保护
LED开路保护
外围元件少
工作温度：-40 ~ 85℃
封装：无铅DIP8,SOP8,SOT23-6
概述：
R8010是采用PWM技术设计的高效LED驱动控制芯片，采用了独有的抗干扰技术，使LED亮度更稳定。采用CMOS工艺设计，集成了内置稳压器，欠压保护，温度保护，电感饱和保护，RC振荡器，调光控制器，系统控制器和输出驱动等模块。在输入电压8VDC到450VDC范围内高效驱动高亮度LED。
R8010通过设置ROSC管脚的外接电阻来调节系统的工作频率（高达300kHz）；外部高亮度LED串通过恒流方式驱动，以保持LED亮度并提高LED的可靠性，其恒流值通过CS端的外接电阻来设定。
R8010可以通过PWMD端输入的PWM信号来调节LED亮度，也可以通过该端口输入的直流电压来线性调节LED亮度，该端还兼做使能端，及软启动功能。
R8010可控制隔离或非隔离，连续或非连续等类型的转换器。当GATE端输出高电平时，根据转换器类型的不同，电感或变压器初级电感储能或部分能量直接传给LED串或阵列；当功率管关断时，储存在电感上的能量转换为LED的驱动电流。
R8010电压（VDD端）高于VUVLO时，GATE端可以输出高电平，此时R8010通过限制外部功率管峰值电流的方式工作。外部电流采样电阻与功率管的源极相连，当外部采样电阻的电压值超过设定值（内部设定为250mv，也可通过PWMD外部设定）时，关断外部功率管。如果客户希望系统软启动，可在PWMD端到地接个电容使该端电压按期望的速率上升，进而控制LED电流缓慢上升。
R8010可以广泛应用于需要高亮度的场合。
