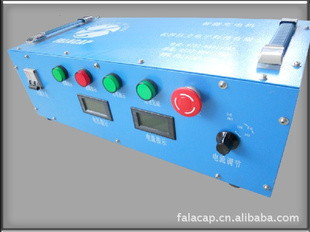

90V40A多功能充电机实物图

产品介绍

公司研发的新型大功率锂离子电池（超级电容器）组件充电机，选用进口优质元器件，所有元器件均经过老化测试，确保产品性能稳定、可靠，各种保护功能齐全，采用大电流快速接头，方便引线，外观漂亮结实大方，可承受300公斤的压力，比国内同种功率的充电机体积小50%，已逐步成为大功率充电器的首选。

应用领域

l        快速充电站

l        电动汽车智能充电

l        通讯设备后备电源

l        大容量的电池组件等

智能充电器系列规格表

其他可生产规格：电压：20~400V电流：10~200A

技术特点

产品性能达到以下要求：

具有智能识别、分段功能、欠压保护、最高电压恒压功能、过压保护、过流保护、短路保护、温度保

护、与BMS（电池管理系统）通讯功能。

分段功能：

①        低于35V（可调整）输出0A，故障报警指示灯点亮（说明电池组有故障）；

②      35～51V（可调整），输出150A，正常充电绿色指示灯亮；

③      51～54V（可调整），输出<70A，正常充电绿色指示灯亮（注：一旦执行，即使电压又低于51V也不再将电流调整至140A；即电路有自锁功能，防止来回振荡）；

④     54V（可调整，最大应可以调整到60V），恒压充电，恒压充电绿色指示灯亮；电流小于5A（这个值需具体测试才能确定，现不确定器件的精度）后，充电器停止输出，同时充满红色指示灯亮（注：一旦执行，即使电压又低于54V也不再返回执行第③步；即电路有自锁功能，防止来回振荡）；

最高电压恒压功能：电压达到预设值时，会自动切换到恒压状态

欠压保护：当电池组的电压低于设定值时，充电机关断

过压保护：当电池充电电压高于安全电压时，保护器切断充电器输出；当电源电压恢复到正常范围时，保护器自动接通

过流保护：当电流超过充电机电流时，充电机自动断电，以保护充电机

短路保护：当外部电路因意外发生短路时，充电机会自动关闭

温度保护：当工作温度超过安全温度时会自动保护关断输出

与BMS（电池管理系统）通讯功能：(采用航空接头联接)

①   当检测到航空插头的1脚为高电平时，充电机才开始工作（延时2～5秒启动），否则不工作；如果此时2、3脚均为低电平时，充电机满负荷输出。

②   当检测到航空插头的1、2脚为高电平时，充电机输出由满负荷降至1/4电流值；此时即使2脚变为低电平，电流也不再升高至满负荷输出。

③     当检测到航空插头的1、2、3脚为高电平时，充电机输出由满负荷降至1/16电流值，同时充满指示灯亮起；此时即使2、3脚变为低电平，电流也不再升高至1/4电流值或满负荷输出。
