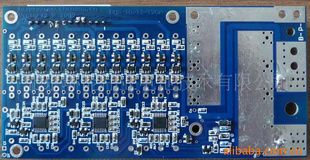

批发供应7~8串磷酸铁锂电池保护板
当 前 价：电议
起订数量： /
供货总量： /
有效期至： 2012年12月12日
| 品牌 | 环能 | 型号 | BMS-7/8-120A |
| 额定电压 | 3.2V | 产品认证 | CE，ROSE |
7~8串通用锂电池保护板，适用于24V磷酸铁锂电池组
本产品采用精密特种元件，先进多串锂电池管理IC和电源管理技术以及成熟的电池组配套检测技术，100%各项指标全检测试,各项保护功能齐全，性价比高，质量可靠，专业配套于电动车锂电池，电动工具等领域,已广泛使用于电动车配套出口欧美各国。
产品系列有：大功率动力锂电池和磷酸铁锂电池两大类。选用前请详细了解自己的需求和产品参数.详情欢迎致电详谈.
概述：锂电池带均衡保护模块，适用于7~8节串联动力电池组中任一单体电池的快速均衡充电和过充、过放、过流、短路、防静电、防潮、防震荡、耐高温等保护。全表贴元器件，全自动焊接，保证即使在环境较差情况也能正常工作，本系列产品可在-30℃～+80℃环境温度范围中长期稳定可靠工作。
产品结构：本产品分为放电输出系统、充电输入系统、均衡系统三大部份。
产品特点：
全表贴元器件，焊接可靠；
使用多串电池管理IC，各项保护功能稳定可靠，即插即用，支持0V电池充电；
特别针对电机类负载设置2级工作电流过流保护，持续电流和瞬间电流延时可调；
支持大电流工作，长时间持续工作电流最大可达120A；
特有的充放电口合并设计，不用单独充电口，解决电池组充电线接线难题；
独有的充电平衡指示，电池各串电池是否均衡一目了然；
技术指标：
序号 | 应用说明 | 项目 | | 英文表示 | 下限制值 | 额定值 | 上限制值 | 精度% | 单位 | 备住 |
1 | 锂电池 | 单电池工作电压范围 | | | 2 | 3.2 | 3.65 | | V | |
单电池串联个数 | | | | 7~8 | | | | |
单电池容量范围 | | | 5000 | 10000 | 20000 | | mAH | |
单电池并联个数 | | | 1 | | | | | |
充电制式(恒流/恒压) | | | CC/CV | | | |
锂电池组方式 | | | （13~16 串） | | | |
锂电池组容量范围 | | | 5 | 10 | 20 | | AH | |
锂电池组工作电压范围 | | | 16 | 24 | 30 | | V | |
2 | 适合负载 | 负载规格要求 | 负载名称 | RL | 电动自行车 | | | |
电压/容量 | VL | | 24V10Ah | | | V(DC) | |
3 | 充电功能 | 锂电池组充电阶段 | | | 0.2C 恒流充电 | |
锂电池组涓流充电模式 | | | | |
锂电池组保护板输入电压 | | V-in | | 29 | | | V(DC) | |
锂电池组恒流充电电流0.2C | | | 2 | 2 | | | A | |
锂电池组恒压充电电压 | | | 30 | | V | |
锂电池组每次最大充电时间（max). | | Time | 5 | | H | |
锂电池组最小充电终止电流(0.05C) | | | 0.5 | | A | |
4 | 安全特性 | 过充保护功能 | 锂电池组过充保护电压 | | 29 | .-0.5 | V | |
单节过充保护电压 | | 3.9 | .-0.1 | V | |
单节过充保护延时 | | 1 | 2 | S | |
单节过充保护恢复电压 | | | ＜3.8 | | | V | |
电池组过充保护恢复时间 | | 10 | | S | |
反向充电 | | 禁止 | | |
过放保护功能 | 锂电池组过放保护电压 | | 2.4 | . 0.5 | V | |
单节过放保护电压 | | 2 | . 0.1 | V | |
单节过放保护延时 | | 100 | 50 | ms | |
单节过放保护恢复时间 | | 100 | | S | |
单节过放保护恢复电压 | | ＞2.6 | . 0.1 | V | |
过流保护功能 | 过流保护 | | 持续20，瞬间40 | | A | |
过流保护延时 | | 10 | 0.20 | S | |
短路保护延时 | | 100 | 0.20 | uS | |
过热保护功能 | 单体锂电池温度 | | 65 | | ℃ | |
5 | 均衡功能 | 锂电池组进行均衡充放电 | 最大均衡电流值100mA | | |
|
6 | 结构尺寸 | 长 宽 高 | 100X60X10 mm | | | | | | | |
