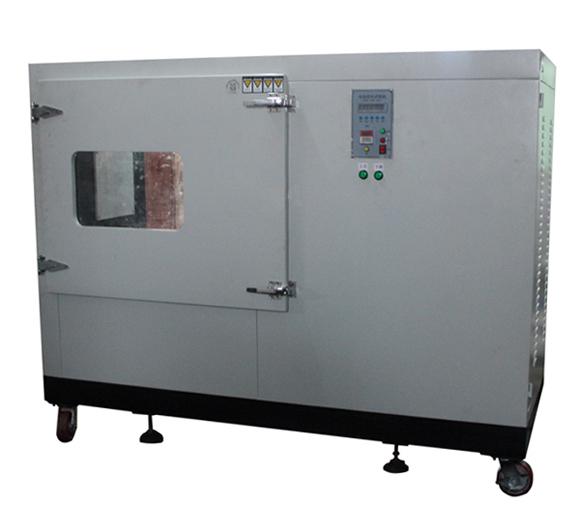

卧式动力电池挤压试验机 产品名称：卧式动力电池挤压试验机 产品型号：GX-5067 目 的：本机适用于各类电池模拟遭受挤压（如压实垃圾）的情形，试验条件与UL 1642[13] 规定的相同。 依据标准：本仪器满足UL 1642:2008、 UL 2054:2008）、UL 1642[13] 、GB8897.4—2002 6.3.2.9、 IEC60086-4:2000、QC/T 743-2006, QC/T 744-2006、GB/Z 18333.1-2001 等测试方法之需求。 规格参数： A、力量传动方式 ：液压 1)、挤压方向: 垂直于蓄电池极板方向或单体排列方向施压 2)、挤压头面积：不小于20CM2 3)、挤压程度：直到蓄电池壳体破裂或内部短路（蓄电池电压变为0V)； 对于电池组，先挤压至蓄电池模块原始尺寸的85%，保持5min 后再挤压至蓄电池模块原始尺寸的50% 4）、挤压板要求：一侧是平板，一侧是异形板。异形板的半圆柱形挤压头的典型直径为75mm，挤压头间的典型间距为30mm， 挤压板外廓尺寸300mm x 150mm。 5）、最大压力范围：800KN（80吨） 6）、力量显示： 压力传感LCD 显示 7)、显示压力精度： ±100.0kg， 传感器分辨率：1/10000 8 )、试验空间： 850×300×300mm（长×宽×高）可定制此空间大小 9）、机台行程： 450 mm (挤压方向不限） 11）、单体电池挤压板尺寸：直径20CM ,圆形板， 易装卸更换 12）、电池组挤压板尺寸： 300mm x 150mm，异形板，易装卸更换 13）、仪器结构：双层箱式结构，内箱：SUS#304不锈钢板，箱体2/3贴有铁氟龙胶布，方便清理 外箱：冷轧钢板烤漆，箱门有防爆玻璃及观察窗，便于观察 14 )、 延时功能：可任意设定测试时间 15）、使用电源： 380V， 50~60HZ， 15A B、控制方式： 1）PLC编程来实现，可同时采集电流、电压、温度，可实现测试结果存储，打印功能，可显示最大力值，测试时间可任意设定，可任意设置测试行程，液晶数字显示方便记录试验数据； 2）、完整显示测试压力值，方便了解每个试验进程； 3）、高精度压力传感器，实现闭合回路自动化控制； C、主要配件清单： 1）、液压系统： 三正液压系统 2）、压力传感器： 美国AMCELLS 高精度传感器 3）、电子元器件：香港爱克斯 4）、PLC编程：采集频率200次/秒
