商品详细
当 前 价：180000.00 起订数量： 1台 供货总量： / 有效期至： 2012年11月24日
共有 75 条同类“未分组”产品信息
详细信息
一、设备名称及型号

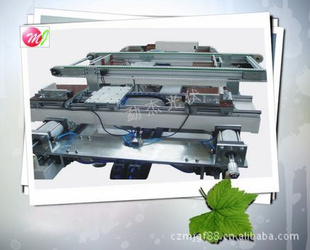

1.1：设备名称：全自动流水线装框机（自动上下料）
1 2：设备型号：MJ—FZKL一I
二、设备用途：流水线组装太阳能电池板
说明：铝合金的90° 角结合处采用角件连接方式，角件与铝合金框的槽处于过盈配合：玻璃面向下；执行下列技术参数标准。
最大组框外形尺寸：2100x1200x50(35)mm
组框精度：对边尺寸之差±1mm
最小组框外形尺寸：1480×995×50(35)mm
对角线尺寸之差：1.5mm
组框动力：气动、液压动力
四角角度偏差：±0.5mm
组框气缸规格： 100*100 * 2只
工作气压：0.6Mpa~0.8Mpa
定位气缸：63*50 * 3只
操作方式：自动
最大外形尺寸：3000*1850*920mm
重量：1800Kg
三、设备效率
120秒内完成一个工作循环
四、组装太阳能电池板的工艺流程
工艺流程：
铝合金边框注胶一一组件放置铝合金边框内 ——单接流水线一组框机输送
线上升—— 输送线前进至定位——输送线下降——组框部分对四角进行组框—— 输送线上升——输送线前进把组什送入下道工序。
五、整线技术参数
项目
参数
电压(V＼Hz)
220v＼1Iz
工作效率
1块／(1 00～120秒)
组框最大尺寸(mm)
2100x1200
工作台面高度(mm)
850+10
铝边框高度(mm)
50-35
整线重量(Kg)
1800
装机总功率(Kw)
1.5
电器关键件清单
电器部件名称
厂家及型号
数量
价格
备注（功率，精度等其他）
触摸屏
海泰克PWS6A00PP
1
可编程序控制器
西门子CPU2246ES7214-1AD23-OXB8
气动电磁阀
施耐德
4
光电传感器
奥拓尼克斯 BEN500-DFR
压力传感器
液压电磁阀
电器原件
交流接触器
施耐德IRXM4AB2BD/DC24V
3
热继电器
气动关键件清单
备注
气缸（组角）
浙江鑫湖SCJ100*100-50
2
气缸（升降）
气缸（定位）
浙江鑫湖SCJ630*50-25
浙江鑫湖SCJ50*15
6
