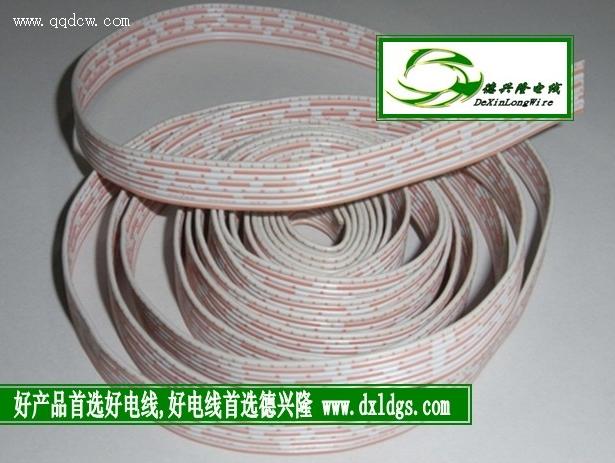

UL20080软排线
当 前 价：87.00
起订数量： 1卷
供货总量： 100000卷
有效期至： 2013年11月14日
UL 20080 FLAT RIBBON WIRE系列电源排线
■产品说明： ■ PRODUCT DESCRIPTION
|
●额定温度：60℃，80℃，90℃，105℃
●额定电压：30V
●参考标准：UL758,UL1581,CSA C22.2No.210.2
●导体使用单支或绞合40AWG以上镀锡或裸铜
●PVC绝缘，符合ROHS环保标准
●通过UL VW-1、CSA FT1及JQA F-Mark阻燃测试
●使用标准绝缘厚度、易裁线、易剥皮
●用于一般电子、电器设备内部连接线 |
●Rated temperature：60℃，80℃，90℃，105℃
●Rated voltage：30V
●Reference standard：UL758,UL1581,CSA C22.2No.210.2
●Solid or stranded ,tinned or bare copper conductor 40AWG min.
●PVC insulation , comply with ROHS environmental standard
●Passes UL VW-1,CSA FT1 and JQA F-Mark flame test
●Uniform insulation thickness to ensure easy stripping and cutting
●For general purpose internal wiring of appliance |
■产品结构 CABLE CONSTRUCTION
|
导体
CONDUCTOR |
绝缘
INSULATION |
最大导体电阻
MAX.COND.
RESISTANCE (Ω/km,20℃,DC) |
|
规格
AWG |
间距*
PITCH*
(mm) |
构造
CONSTR-
UCTION
(No./mm) |
外径
DIA.
(mm) |
芯数
(No.) |
绝缘厚度
INSULATION
THICKNESS
(mm) |
外径
O.D.
(mm) |
|
28 |
1.25 |
7/0.127 |
0.38 |
2 |
0.44 |
1.25×2.50 |
239 |
|
3 |
0.44 |
1.25×3.75 |
|
4 |
0.44 |
1.25×5.00 |
|
5 |
0.44 |
1.25×6.25 |
|
6 |
0.44 |
1.25×7.50 |
|
7 |
0.44 |
1.25×8.75 |
|
8 |
0.44 |
1.25×10.00 |
|
26 |
1.50 |
7/0.16 |
0.48 |
2 |
0.44 |
1.35×2.85 |
150 |
|
3 |
0.44 |
1.35×4.35 |
|
4 |
0.44 |
1.35×5.85 |
|
5 |
0.44 |
1.35×7.35 |
|
6 |
0.44 |
1.35×8.85 |
|
7 |
0.44 |
1.35×10.35 |
|
8 |
0.44 |
1.35×11.85 |
*间距：两根相邻导体中心之间的距离 *Pitch: the distance between conductor and the nearest conductor
