A、工作原理

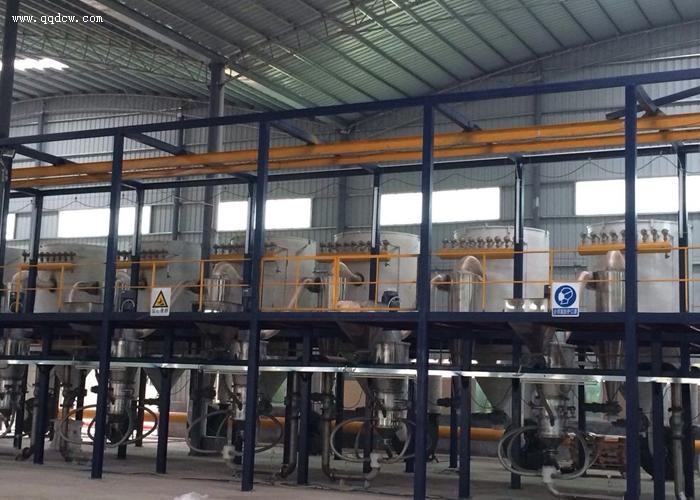

  KFF系列高精涡轮分级机（我公司专利技术）主要由加料控制系统、分级机主机（1-4个）、高效旋风收集器、脉冲袋式除尘器、高压引风机及电器控制系统等组成。

    （1）加料控制系统:加料控制系统由星型加料机或振动加料机结合并收集变频控制仪、加料仓等组成，通过调节加料仪输出频率/电流高低来实现对进料的连续匀速控制。

    （2）分级机主机:分级机主机主要由电机、分级轮、筒体等组成，通过调节分级轮的转速并配合以合理的二次进风来实现对物料的有效分级。

    （3）分级机叶轮通过变频器调整，并设计了失压保护、过电流保护、料位控制、运行状态监视及报警系统等保护措施。

    （4）旋风收集器:该设备是分级产品中的一级收集系统，含尘气流进入旋风收集器后，由于离心力的作用，粉料沿筒壁下滑，在内锥筒尾部被分离并净化。净化后的气体及少量微粉经过旋风中心管排出。

    （5）脉冲袋式除尘器:该设备由袋式收集装置、脉冲清灰装置和气动控制装置等组成，收集系统由我公司的进口高级腹膜滤袋和文丘铝管等组成可实现在线和离线清灰模式。

    （6）电器控制系统:电器控制系统大部分采用进口元器件设计而成，让设备更加智能化使成套设备操作更加简单。

B、性能及特点

◆ 根据粒度大小、形状、密度不同进行离心分级，不水分、不水洗、完全干法，可获得粒度分布更窄，无污染的微粉；

◆ 高效分级、消除磨损技术、可靠密封、无泄漏技术、大颗粒控制技术、细粉提取技术，完整、稳定流场的设计技术、恒定气固浓度比设计技术，调控某一牌号产品产率的技术；

    ◆ 磨损小：可以高纯、超窄地加工超微粉体，避免了卧式分级机的磨损。在相同材质下，设备易损件适用寿命是普通分级机的5倍以上；

◆ 分级精度高：稳定、完整的分级流场以及特殊的密封措施，可靠地防止了粗颗粒的泄漏，立式涡轮分级机内循环，保证了合格的产品粒度；

◆ 全负压作业，无粉尘污染，设备不需要做地坑基础，方便检修和维护。

◆ 可根据用户需求选配实现在线检测，并实现全程自动无人生产作业。

C、主要技术参数

设备型号 装机功率 出料粒度 产量(kg/h) 备注

KFF-50 1.7KW 1-45μm 1-5 实验型

KFF-100 3.3KW 1-45μm 5-20 实验型

KFF-200 9.9KW 1-45μm 20-200

KFF-300 24KW 1-45μm 100-200

KFF-400 38KW 1-45μm 400-800

KFF-600 67KW 1-45μm 800-2000

KFF-1250 110KW 1-45μm 1000-6000

说明 可根据用户要求单次可出1至5个粒度段成品。空压机功率另算，产量依物料比重不同而不同。

D、应用范围：多级锂电材料专用分级设备
