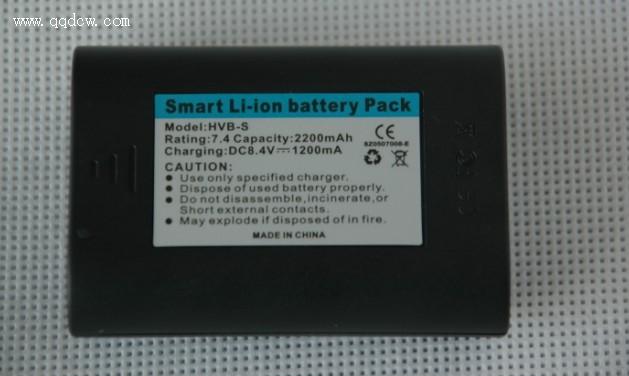

智能锂电池组是我公司工程师自行设计﹑开发﹑生产，具有自己知识产权，微电脑单片机电源管理，为电热服装系列产品配套专用锂电池组。
一． 锂电池组技术指标；
① 电压：7.4V；
② 容量：5000mAh/4400mAh或 2200mAh；
③ 充电电压：8.4-8.6V；
④ 过充保护电压：8.6V；
⑤ 过放保护电压：6.0V；
⑥ 充电电流：1.0-1.2A；
⑦工作耗电电流：＜15mA；
⑧待机耗电电流：＜0.5mA；
⑨ 输出功率：18W MAX；
⑩功率输出效率：≥98﹪；
⑾ 电流采用脉冲输出方式；
⑿ 负载类型和范围：纯电阻抗（3Ω-4KΩ）。
注：不能接电池/电机/电容等负载
二． 智能五挡调控：恒定功率输出（需带上负载）。
① 按住按钮2S开机后，LED显示红色：输出脉冲电压约7. 2V，电池功率输出100%；
② 再次按按钮，LED显示橙色：输出脉冲电压约6.2V，电池功率输出75%；
③ 再次按按钮，LED,显示绿色：输出脉冲电压约5.0V，电池功率输出50%；
④ 再次按按钮，LED显示绿色闪烁：输出脉冲电压约4.0V，电池功率输出32%；
⑤ 再次按按钮，LED关闭：输出关闭。
工作时LED显示红色闪烁：电池输出过载或电池电量低警示。
三． 锂电池组充电 :
锂电池组充电，需配专用8.6V/1.2A锂电池充电适配器。要求适配器输出电压恒压：8.4V，输出电流恒流：1.0~1.2A，进行恒流、恒压充电。
锂电池组在充电时LED显示红色，快充满时红色闪烁，充满电后，LED显示绿色。
充电器在充电时LED显示红色，充满后变为绿色。
四． 放电时间和温度
负载：韩国客商专用电热片7Ω，锂电池组放电时间如下表1；
表1
|
按键 |
恒定输出功率 |
放电时间 |
发热片表面温度
（两片叠加恒定后） |
|
（5000mAh） |
（4400mAh） |
（2200mAh） |
|
1 |
100%功率输出（LED红色） |
约300分钟 |
约270分钟 |
约135分钟 |
80±5℃ |
|
2 |
75%功率输出（LED黄色） |
约400分钟 |
约360分钟 |
约180分钟 |
70±5℃ |
|
3 |
50%功率输出（LED 绿色） |
约600分钟 |
约550分钟 |
约280分钟 |
60±5℃ |
|
4 |
32%功率输出（LED绿色闪烁） |
约1000分钟 |
约900分钟 |
约450分钟 |
50±5℃ |
注：以上温度在室温30.0℃条件下使用TES 1310表面测温仪（精度±0.1℃）测得
五． 尺寸：（5000mAh/4400mAh）： 22 （厚度）X 87（宽度）X 71 mm （长度）；
（2200mAh）： 22 （厚度）X 55（宽度）X 71 mm （长度）；
六．重量：（5000mAh/4400mAh）：225 g ；（2200mAh）：125 g
七．智能锂电池组颜色：白色（常规）﹑乳白色﹑黄色﹑银灰色﹑黑色.等 |
