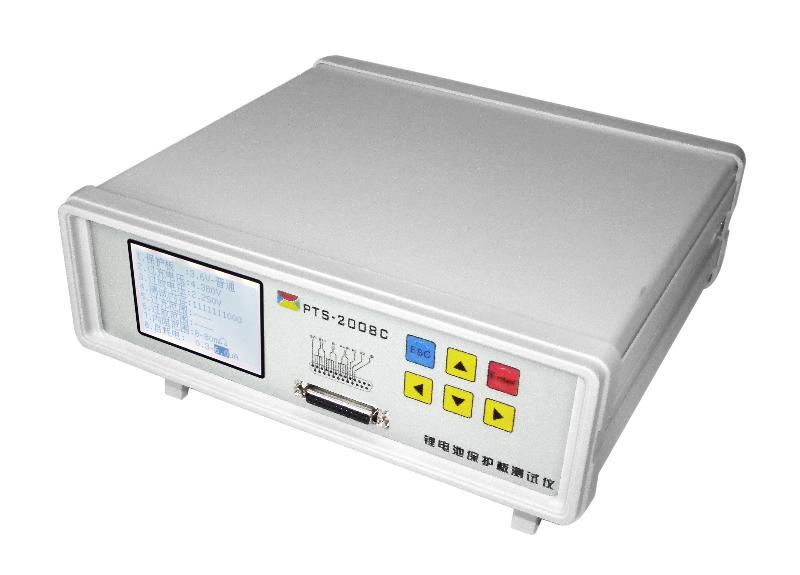

PTS-2008C锂电池保护板测试仪 一、整机特点： 本仪器是一种多功能锂电池保护板测试仪，采用最新智能程序，特设几种测量模式，可依照不同要求，以不同的测试速度来获得不同的测试功能，快速测试最快仅需要1秒钟（针对于延时时间比较短的保护板）；为了获得精确的测量结果，本测试仪也可以设置精确测试模式，可以以最快的速度获得经过时间修正后的精确测量结果。本仪器连接上保护板，即可开始自动测试，无需按键启动，减低操作复杂程度，也提高了操作速度。 　　 使用范围：可用于1-2节锂电池保护板品质检验，研发设计，校准测试等。 二、基本功能：　　本测试仪所具有的基本功能包括： 　　1、锂电池保护板快速检测 　　1.1保护板静态耗电测试 　　1.2保护板内阻测试 　　1.3保护板过充电保护功能测试 　　1.4保护板过充电保护恢复功能测试 　　1.5保护板过放电保护功能测试 　　1.6保护板过放电保护恢复功能测试 　　1.7保护板过电流保护电流大小测试（可附加短路保护时间测试） 　　1.8电池内部识别电阻1（或热敏电阻）检测 　　1.9电池内部识别电阻2（或热敏电阻）检测 　　1.10　对于通讯码片的电池可进行通讯码测试　　 　　2、锂电池保护板精确测试 　　与1所示快速测试项目一致，但是1.3～1.6可以精确测试出电压大小，并且可以测试过放电保护后的保护板自耗电（Is）。 　　3、锂电池保护板保护延时时间测试 　　在此项功能中，可以测试出锂电池保护板的保护延时时间。 　　3.1过充电保护延时时间 　　3.2过放电延时保护时间 　　3.3过电流保护延时时间 　　4、读码功能（目前仅针对DS2502兼容码片，适用于所有MOTO手机电池） 　　选择此项功能，能够读出DS2502兼容码片的所有内部数据，可是实时观察任何一个地址的数据，并看到最后的CRC校验数据，通过比较最后两个字节的CRC校验数据，可以判断传输数据是否出错。 　三、产品优势： 　1、采用多达3个12V继电器，且采用进口芯片，输出电压稳定，使用寿命长。 2，采用工业显示屏：与一般仪器的民用显示屏的区别，该款保护板测试仪采用工业级别显示屏，屏幕大且带有中文字库，美观时尚，显示清晰。 3，自动关机功能：电源采用电脑开关电源，具有自动关机功能。 4，测试速度快： 　　1）快速测试：最快1秒钟（仅针对过充保护延时为10mS的单节保护板） 　　2）精确测试：最快1.7秒钟（仅针对过充保护延时为10mS的单节保护板） 注意：测试时间完全取决于被测试保护板的各项延时参数，如果延时时间短，则测试所需时间就短，反之，测试时间就较长。 5，电压测量精度可以达到1mV，远远高于锂电池保护IC的电压检测精度。 四、综合指标　　电源电压：220V±10％　50Hz 　　消耗功率：平均≤20W　瞬间最大值150W　　　 　　仪器重量：4.0Kg 　　仪器尺寸：L（300mm）×W（300mm）×H（100mm） 　　外包装尺寸：L（360mm）×W（360mm）×H（160mm） 　　外包装重量：4.4Kg。 服务承诺：质量保证，价格实惠。一年保修，终身维护。
