●适用范围

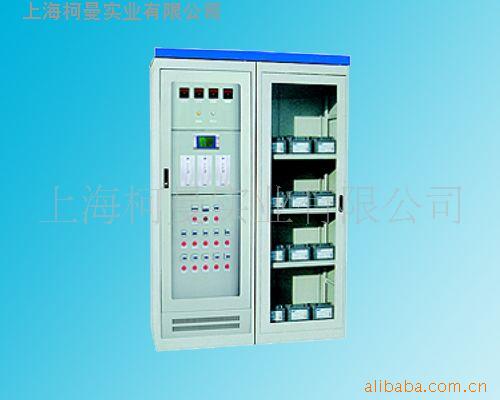

     KM大系统微机型直流电源屏适用于35KV以上变电站、电厂、水电站及工矿企业、石油、化工、机械、建筑、铁路、交通等领域，可作为高低压开关分合闸、二次回路的继电保护、事故应急照明等各种直流操作电源和控制电源，特别适用于无人值守变电站，是变电站比较理想的直流电源成套设备。

●系统特点

■两路三相四线交流双电源进线，互为备用，主从关系，具有电气与机械互锁功能。
■均浮充装置采用高频软开关电源模块，N+1冗余热备份，具有热插拔和全隔离技术。
■主监控采用LCD中英文菜单显示，触摸屏操作，可实现人机对话。
■监控系统采用模块化组合结构，多CPU分布式控制，下设交直流转换模块LX-JZL、开关量监控模块LX-JD32
■内部通过RS485总线连接。
■接入开关量监察可支持两段母线5级或7级硅链控制及12路系统故障分类配置输出。
■支持所有接线方案（含三组充电机、双电池组、母线分段）。
■可选配电池巡检模块，对电池进行在线监测。
■可选配绝缘监察模块，对母线绝缘支路、直流系统接地故障进行监测。
■系统设置工作参数保存EEPROM中，掉电不丢失。
■具有合母欠过压、控母欠电压、交流故障、模块故障、电池电压导异常、绝缘故障等输出报警功能。
■各种报警信息汉字显示，当前故障最多显示36条。历史故障可存储255条。
■智能电池充电管理功能具有手动和自动二种工作模式。
■具有电池温度补偿、电池均充超时保护、电池容量评估、放电管理等功能。
■监控系统具有四遥功能
   遥测功能：交流三相电压、合母电压、合母电流、控母电压、控母电流、电池充放电电流、环境温度、单节电池电压（可选）、
   分路绝缘电阻（可选）。
   遥信功能：交流供电状态、模块状态、合闸开关状态、控制开关状态、电池开关状态、电池熔断器状态。
   遥控功能：整流模块开/关机，均浮充转换、电池活化/停止。
   遥调功能：合母电压、控母电压、电池充电电流。
■主临控提供RS232/RS485通讯接口、四遥功能，内置RTU、CDT和MODBUS三种通讯协议，可与电站自动化系统连接，实现无人值守。

●系统技术参数

■输入电压范围：AC382V±15%
■输入频率范围：50Hz±10%
■输出电压：198～286V任意设定（220V系统）
                  99～143V任意设定（110V系统）
■输出电流：10～480A（220V系统配24整流模块）
                  99～143A（110V系统配24整流模块）
■功率因数：≥0.92
■效率：≥94%
■稳压精度：≤±0.5%
■稳流精度：≤±0.5%
■绝缘电阻：≥10MΩ
■绝缘强度：2KVAC一分钟无闪络、无击穿
■纹波系数：≤0.1%
■噪音：≤55dB
■电池容量：任意容量的直流电源系统
■电池充电管理：自动
■电池温度补偿：配电池巡检时可实现
■整流模块：本公司5A及以上的整流模块
■无级调压整流模块 ：HZ220D10（220V/10A可备份）
                               HZ110D20（110V/20A可备份）
■海拔：≤2000m
■相对湿度：≤90%（25℃）
■环境温度：-5℃～40℃
■柜体尺寸：（高×宽×深）：2260×800×600mm或2360×800×600mm
